تفاصيل المنتج:
شروط الدفع والشحن:
|
| إنتاج: | مضخة غشاء 2 بوصة | أقصى ضغط مخرج: | 0.83 ميجا باسكال |
|---|---|---|---|
| ميزة: | عدم التسرب | طلب: | الصناعة الكيماوية |
| قوة: | هوائي | ضغط: | ضغط منخفض |
| الوقود: | تعمل بالهواء | أقصى ضغط: | 8.6 بار |
| إبراز: | مضخة غشاء مزدوجة SS,مضخة بغشاء مزدوج 2 ",مضخة هواء تعمل بالهواء المضغوط |
||

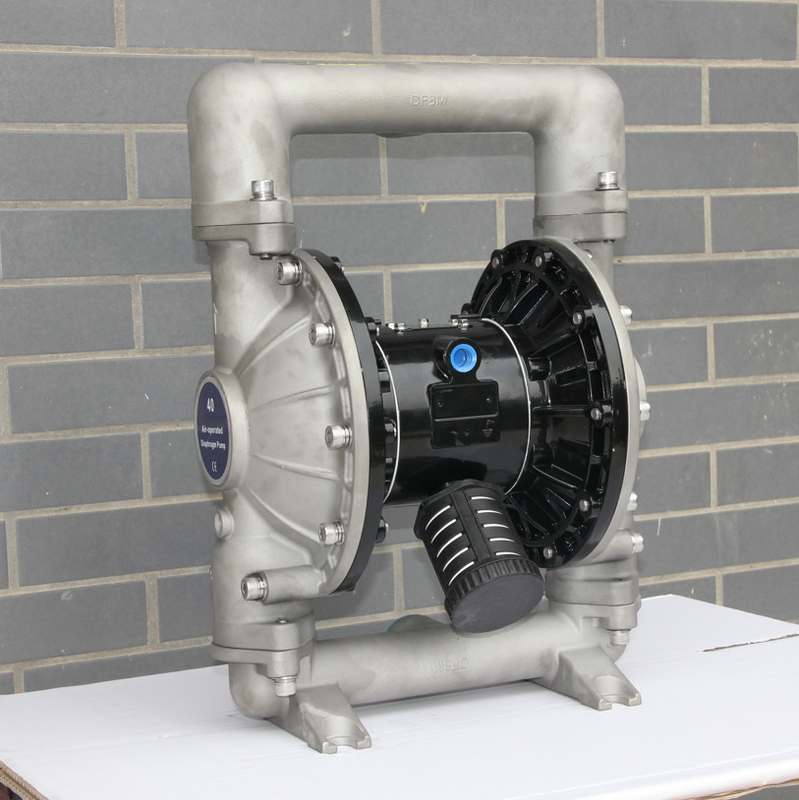

2 "مضخة الهواء الفولاذ المقاوم للصدأ مزدوجة الحجاب الحاجز مضخة الهواء الهوائية لصناعة الهندسة الكيميائية
فراغ المطاط الهوائية 2 "مضخة الحجاب الحاجز الهواء تعمل لا تسرب
مضخة الحجاب الحاجز مزدوجة الفعل مقدمة
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الإجراء الترددي للمطاط أو البلاستيك الحراري أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
توفر مضخة الحجاب الحاجز توصيلًا بكميات كبيرة حتى في ظل ضغط الهواء المنخفض ومجموعة من خيارات توافق المواد المتاحة على الطريق. ارجع إلى النموذج ومخطط الخيارات. يتم توفير المضخة مع محرك الهواء المعياري وقسم السوائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السوائل الإيجابي في حجرة السائل باستخدام فرق الضغط في حجرة الهواء.يمكن أن يضمن الصمام الكروي التدفق الأمامي للسوائل.
سيبدأ تدوير المضخة مع تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب.سيبني الخط ويحافظ عليه وسيتوقف عن الدوران بمجرد الوصول إلى أقصى ضغط للخط (يتم إغلاق جهاز التوزيع) وسيستأنف الضخ حسب الحاجة.
معلمات مضخة الحجاب الحاجز مزدوجة الفعل
| العنصر | وصف | وحدة | شخصية مرجعية |
| 1 | أقصى ضغط لمدخل الهواء | الآلام والكروب الذهنية | 0.83 |
| 2 | معدل التدفق الأقصى | لتر / دقيقة | 903 |
| 3 | أقصى رفع | م | 70 |
| 4 | أقصى ضغط مخرج | الآلام والكروب الذهنية | 0.83 |
| 5 | الحجم الأقصى للجسيمات | مم | 9 |
| 6 | وزن | كلغ | 103 |
| 7 | مستوى الضوضاء | ديسيبل | 70 |
مضخة الحجاب الحاجز مزدوجة الفعلتحديد
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. المواد: يلقي الصلب ، Alu ، SS ، PP
أ 50 XX - XXX - X (اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)
Acetal ······················································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ································································································································· (-40 درجة- 107.2 درجة مئوية) ······· · 40 درجة - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) Nitrile ········································· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة) -176.6 ° C) Hytrel · ····························································. ······ - 20 درجة -150 درجة فهرنهايت (-12 درجة - 93 درجة مئوية) Kynar ······················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ········· ································ 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
تطبيق مضخة الحجاب الحاجز مزدوجة الفعل
1 ، السوائل السامة والقابلة للاحتراق والمتطايرة.
2 ، حمض قوي ، سوائل قلوية قوية مع التآكل
3 ، شاحنة صهريجية ، مصنع سيل ، تحميل وتفريغ المنتجات النفطية
4 ، مخلل ، لب الفاكهة ، بطاطس مهروسة ، شوكولاتة ، إلخ
5 ، الطلاء والمطاط والصباغ والمواد اللاصقة
6 ، لب السيراميك المتنوع ، الحشو ، الملاط والطين
7 ، مطاط مختلف ، مذيبات عضوية ، حشو
8 ، تجريد ناقل النفط (ضخ المياه القذرة والزيت المتبقي)
9 ، قفزة مشتركة ، عجينة رقيقة من الخميرة ، شراب ودبس
10 ، سائل خاص
2 "مخطط التدفق
وصف عام
متطلبات الهواء والتشحيم
ضغط الهواء المفرط.يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة
تفكيك قسم السوائل
ملاحظة: تستخدم طرز الغشاء فقط غشاءًا أساسيًا (6 أ) وغشاءًا احتياطيًا (6).راجع العرض الإضافي في الرسم التوضيحي لقسم السوائل.
قسم السوائل يعاد تجميعه
أبعاد التثبيت:
تفكيك الأجزاء في قسم السوائل
أ)أولاً،قم بإخراج المضخة من نظام خط الأنابيب واستنزاف المواد الموجودة في المضخة.
ب) ضع المضخة في بيئة عمل نظيفة.
ج) قم بإزالة أنبوب مخرج الماء (1) من المضخة ، ثم أخرج الكرات (2) ، وأكواب O (3) و (47) ومآخذ الكرة (4) من الطرف العلوي لغطاء السائل (5) فى الاعاده.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بإزالة أنبوب إدخال الماء (11) لإخراج الكؤوس الحلقية (3) و (47) والمقاعد الكروية (4) والمقاعد الكروية (2) من غطاء السائل (5) .د) قم بفك المسامير الموجودة حول الغطاءين السائل وإزالة غطاء السائل (5).هـ) قم بفك مسامير الغشاء (10) وأزل حلقات الغشاء (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين.يمكن استبدال شفة الختم (25) عن طريق إزالة قضيب الحجاب الحاجز (23).و) قم بفك المزلاج (39) أولاً ، ثم قم بإزالة غطاء صمام الهواء (38) ، وحارف الرياح (42) ، وحشية منع التسرب (40) و (41).ز) أخرج لوح الصمام (36) ولوحة الصمام (37) من جلبة صمام الهواء (38).ح) قم بإزالة الملقط (29) ، وأخرج الغطاء النهائي (31) من طرفي غطاء صمام الهواء (38) ، واستبدل الكوب (30) حسب الحاجة.ط) بعد دفع عنصر الصمام (35) خارج غلاف صمام الهواء (38) باليد ، يمكن فحص حشوة الشفة (33).
ي) قم أولاً بفك البراغي الأربعة (16) التي تثبت رأس الأسطوانة ، ثم قم بفك رؤوس الأسطوانات (14) و (18) من كلا الطرفين ، وقم بإزالة غطاء الحلقة O (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من أخدود مبيت المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من مبيت المحرك (15) ، واستبدل حشوة الشفة (20) على قضيب الزناد أو الحلقة O (44) على قضيب التوجيه.نظرًا لأن خطوات التجميع وخطوات التفكيك لمضخة الحجاب الحاجز غير متوافقة ، يرجى الانتباه إلى النقاط التالية أثناء عملية التجميع: 1) يجب طلاء جميع عناصر الختم وأجزاء الاتصال الخاصة بهم بزيت التشحيم.
2)قبل الاستعمال، يرجى التحقق بعناية من جميع عناصر الختم بحثًا عن التلف ، مثل تلف السطح.في حالة تلفه ، استبدله بأخرى جديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) ، (33) متسقًا مع الاتجاه الموضح في الشكل.4) يجب شد البراغي الموجودة على غطاء السائل قطريًا لتحقيق تأثير إحكام أفضل.
استكشاف الأخطاء وإصلاحها1. يتم تفريغ بعض السوائل من منفذ العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص مسامير الغشاء بحثًا عن رخاوة 2. تحقق مما إذا كانت وصلة أنبوب الشفط محكمة الغلق.تحقق مما إذا كانت الوصلة بين أنبوب الشفط ومشعب السحب محكمة الإغلاق.تحقق من الحلقة O بين مشعب السحب وغطاء السائل.تحقق مما إذا كانت مسامير الغشاء مفكوكة أم لا.تحقق مما إذا كان إمداد الهواء مستقرًا عندما يكون خرج المضخة منخفضًا.تحقق مما إذا كان المدخل / المخرج مسدودًا.تحقق من ضيق الهواء لموصل توصيل مشعب السحب.كرة الفحص غير عالقة على مقعد الصمام أو أن الكرة غير مثبتة بشكل صحيح.4. في حالة عدم وجود حركة ترددية ، يتم تفريغ الهواء من منفذ العادم.افحص حلقة الختم (33) الموجودة على البكرة (35).تحقق من حلقة الختم (20) على ذراع الزناد (45).تحقق من حلقة الختم (25) على قضيب توصيل الحجاب الحاجز
