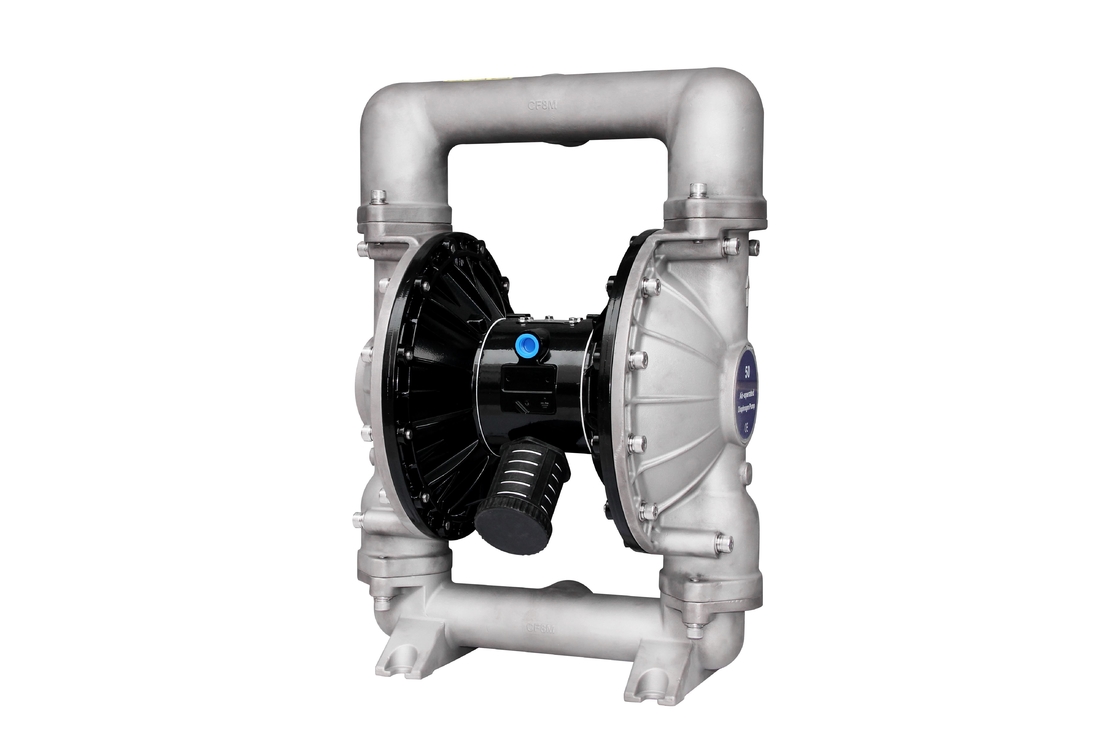

0.83mpa مزدوج مضخة الحجاب الحاجز غير تسرب هوائي 8.6 بار

0.83mpa مزدوج مضخة الحجاب الحاجز غير تسرب هوائي 8.6 بار

مضخة الحجاب الحاجز مزدوجة الفعل مقدمة

مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الإجراء الترددي للمطاط أو البلاستيك الحراري أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.

توفر مضخة الحجاب الحاجز توصيلًا بكميات كبيرة حتى في ظل ضغط الهواء المنخفض ومجموعة من خيارات توافق المواد المتاحة على الطريق. ارجع إلى النموذج ومخطط الخيارات. يتم توفير المضخة مع محرك الهواء المعياري وقسم السوائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السوائل الإيجابي في حجرة السائل باستخدام فرق الضغط في حجرة الهواء.يمكن أن يضمن الصمام الكروي التدفق الأمامي للسوائل.

سيبدأ تدوير المضخة مع تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب.سيبني الخط ويحافظ عليه وسيتوقف عن الدوران بمجرد الوصول إلى أقصى ضغط للخط (يتم إغلاق جهاز التوزيع) وسيستأنف الضخ حسب الحاجة.

معلمات مضخة الحجاب الحاجز مزدوجة الفعل

أ 50 XX - XXX - X (اختيار النموذج)

شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange

مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال

مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ

مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar

حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)

Acetal ······················································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)

Santoprene ································································································································· (-40 درجة- 107.2 درجة مئوية) ······· · 40 درجة - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) Nitrile ········································· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة) -176.6 ° C) Hytrel · ····························································. ······ - 20 درجة -150 درجة فهرنهايت (-12 درجة - 93 درجة مئوية) Kynar ······················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ········· ································ 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)

تطبيق مضخة الحجاب الحاجز مزدوجة الفعل

1 ، السوائل السامة والقابلة للاحتراق والمتطايرة.
2 ، حمض قوي ، سوائل قلوية قوية مع التآكل
3 ، شاحنة صهريجية ، مصنع سيل ، تحميل وتفريغ المنتجات النفطية
4 ، مخلل ، لب الفاكهة ، بطاطس مهروسة ، شوكولاتة ، إلخ
5 ، الطلاء والمطاط والصباغ والمواد اللاصقة
6 ، لب السيراميك المتنوع ، الحشو ، الملاط والطين
7 ، مطاط مختلف ، مذيبات عضوية ، حشو
8 ، تجريد ناقل النفط (ضخ المياه القذرة والزيت المتبقي)
9 ، قفزة مشتركة ، عجينة رقيقة من الخميرة ، شراب ودبس
10 ، سائل خاص

2 "مخطط التدفق
