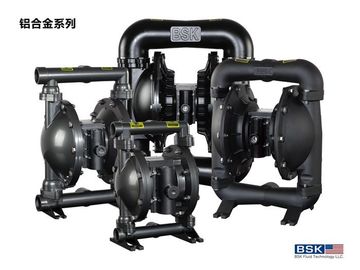

غشاء مزدوج الهواء تعمل مضخة الحجاب الحاجز 1 بوصة غير تسرب لصناعة البتروكيماويات

غشاء مزدوج / مزدوج مضخة الحجاب الحاجز سبائك الألومنيوم عدم تسرب

مضخة الحجاب الحاجز الهوائي (تعرف أيضاً بمضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة التي تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائي ) التي تستخدم توليفة من العمل الترددي للمطاط أو اللدائن الحرارية أو tflondiaphragm والصمامات المناسبة على جانبي الحجاب الحاجز (صمام الفحص أو صمامات الفراشة ، أو صمامات الرفرف ، أو أي شكل آخر من صمامات الإغلاق) لضخ سائل.

الوضعية:

يتم تطبيقها على نطاق واسع في معالجة مياه الصرف الصحي ، الصناعة الكيميائية ، البتروكيماويات
الصناعة ، والرسم ، والسيراميك ، وحماية البيئة ، والطباعة والصباغة ، وما إلى ذلك للتعامل مع جميع أنواع
سوائل أكالة ، متقلبة ، قابلة للاشتعال ، سامة مع جسيمات ولزوجة عالية.

مواصفات

مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن أداء فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: الفولاذ المصبوب ، ألو ، SS ، PP

وصف عام

توفر مضخة الحجاب الحاجز التوصيل بكميات كبيرة حتى عند ضغط الهواء المنخفض ونطاق الطريق من خيارات التوافق المادية المتاحة. يمكن الرجوع إلى نموذج وخريطة المخطط. يتم توفير المضخة مع محرك الهواء المجزأ وقسم السائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط السائل المدخول وضغط السائل الإيجابي في غرفة المائع عن طريق استخدام فرق الضغط في غرفة الهواء. يمكن أن يضمن صمام الكرة التدفق الأمامي للسائل.

سيبدأ ركوب الدراجات في المضخات عند تطبيق ضغط الهواء وسيستمر في ضخه ومواكبة الطلب. سوف يبني ويحافظ على ضبط الخط وسيتوقف عن ركوب الدراجات بمجرد الوصول إلى الضغط الأقصى للخط (يغلق جهاز حجب الضوضاء) وسيستأنف الضخ حسب الحاجة.

A 2 5 XX - XXX - X ( اختيار النموذج)

شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange

مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مادة الكرة: 9 -Santoprene H - Hytre T - PTFE A - Acetal

المواد مقعد الكرة: P / K –Polypropylene / Kynoar SS –Stainless Steel

المواد المضخة: SS -Stainless Steel AL - سبائك الألومنيوم CI- الكربون الصلب P / K –Polypropylene / Kynoar

الحد الأقصى لحدود درجة الحرارة التطبيقية (مادة الحجاب الحاجز / الكرة / الختم)

Acetal ··············································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)

Santoprene ················································· ·································· - 107.2 ° C) Teflon ··················· c) تفلون ····················c. ·················································· · درجة الحرارة 40 - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) Nitrile ············································································ ·················································· ································ 10 درجة - 180 درجة فهرنهايت (-12 درجة - 82 درجة مئوية) فيتون ···································· ·················································· ·············································································································································································································································································································. ··································· ·················································· ············· - -20 درجة -150 درجة فهرنهايت (-12 ° - 93 درجة مئوية) Kynar ···································································· ·················································· ···································································································································································································································································································································· ·················································· ···············································

1 " مخطط انسيابي
