تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مضخة الهواء مزدوجة الحجاب الحاجز | أقصى ضغط منفذ: | 0.83mpa |
|---|---|---|---|
| ميزة: | غير تسرب | تطبيق: | صناعة التعدين |
| بحجم: | 3 بوصة | اسم آخر: | 3 بوصة مضخة الحجاب الحاجز الهواء |
| إبراز: | تعمل مضخة الحجاب الحاجز الهوائية,مضخة الهواء الهوائية |
||

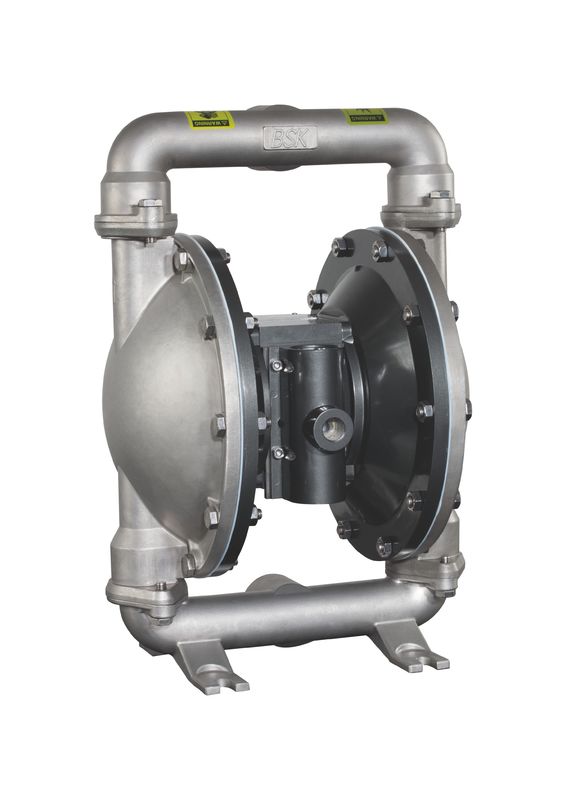

مضخة الحجاب الحاجز مزدوجة الهواء الصناعية ، قوية مضخة الهواء الحجاب الحاجز 3 بوصة
مضخة الحجاب الحاجز الهوائية (تُعرف أيضًا باسم مضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية ) التي تستخدم مزيجًا من الحركة التبادلية لمطاط أو لدن بالحرارة أو teflondiaphragm وصمامات مناسبة على جانبي الحجاب الحاجز أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من أشكال إغلاق الصمامات) لضخ السوائل.
تقدم مضخة الحجاب الحاجز توصيلًا عاليًا للحجم حتى عند انخفاض ضغط الهواء ونطاق الطرق المتوفر لخيارات توافق المواد المتاحة.الرجوع إلى النموذج وخريطة المخطط. يتم تزويد المضخة بمحرك هواء معياري وقسم مائع.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.
سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز فك التشفير) وسيستأنف الضخ حسب الحاجة.
| بند | وصف | وحدة | الرقم المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 903 |
| 3 | الحد الأقصى للرفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 9 |
| 6 | وزن | كلغ | 103 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
50 × XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ····································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
Santoprene ········································ -40 ° - 225 ° F (-40 درجة - 107.2 درجة مئوية) تفلون ·································· ······· · 40 ° - 220 ° F (4.4 ° - 104 ° C) النتريل ····················· ··················· ، 10 درجة فهرنهايت - 180 درجة فهرنهايت (-12 درجة - 82 درجة مئوية) فيتون ·········· ······································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ···································· ······--20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·························· ·················· 10 ° -200 ° F (-28.9 درجة - 65.5 درجة مئوية) البولي بروبلين ········· ······························· 32 ° - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
الوضعية
1 ، سامة ، قابلة للاحتراق والسوائل المتطايرة.
2 ، حمض قوي ، السوائل القلوية القوية مع التآكل
3 ، شاحنة صهريج ، مصنع بيلك ، تحميل وتفريغ المنتجات النفطية
4 ، المخلل ، لب الفاكهة ، البطاطا المهروسة ، الشوكولاتة ، إلخ
5 ، الطلاء ، المطاط ، الصباغ والمواد اللاصقة
6 ، اللب السيراميك المختلفة ، الحشو ، الملاط والطين
7 ، اللاتكس المختلفة ، المذيبات العضوية ، حشو
8 ، تجريد الناقل النفط (ضخ المياه القذرة والزيوت المتبقية)
9 ، قفزة مشتركة ، عجينة رقيقة من قوة الخميرة ، شراب ودبس السكر
10 ، السائل الخاص
متطلبات الهواء والتزييت
الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة
قسم السوائل disassembly
ملاحظة: نماذج الحجاب الحاجز فقط تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). الرجوع إلى aux iliary عرض في التوضيح قسم السوائل.
قسم السوائل إعادة تصنيعها
أبعاد التثبيت :
