| اسم المنتج: | مضخة الهواء مزدوجة الحجاب الحاجز | ميزات: | explosionproof |
|---|---|---|---|
| متكافئ: | الكيماويات الصناعية | الحد الأقصى للرفع: | 20 ( |
| اسم آخر: | مضخة الهواء تعمل بالهواء المضغوط | ميزة: | صفر تسرب |
| إبراز: | تعمل الهواء مضخات الحجاب الحاجز مزدوجة aodd,مضخة الحجاب الحاجز البحرية |
||

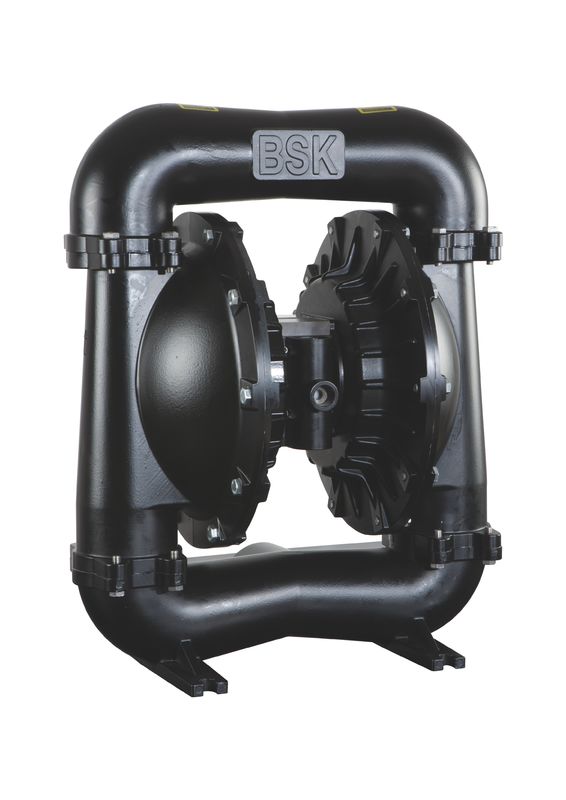

انفجار مضخة الهواء الحجاب الحاجز مزدوجة ، تعمل بالهواء المضغوط مضخة الهواء
مضخة غشاء الهواء المزدوجالمزايا:
1. القدرة الخمول ، شفط النفس ، أي سيطرة معقدة.
2. تنوع المواد ، لا توجد أجزاء دوارة ، قابلة للتطبيق على حالات التآكل المختلفة.
3. الغشاء ، مقعد الكرة والكرة يعتمد مواد مستوردة مع عمر خدمة أطول.
4. modularization من صمام الرئيسي ومحرك الهواء. لا كسر ، سهلة لتفكيك وإصلاح.
الهواء مضخة الحجاب الحاجز مزدوجة المعلمة
| بند | وصف | وحدة | الرقم المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | 1 دقيقة | 192 |
| 3 | الحد الأقصى للرفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
A 2 5 XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ····································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
Santoprene ········································ -40 ° - 225 ° F (-40 درجة - 107.2 درجة مئوية) تفلون ·································· ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) النتريل ······················· ··················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······· ·············································· -40 ° - 350 ° فهرنهايت (-40 درجة -176.6 درجة مئوية) Hytrel · ······························· ··············· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··············· ··································· 10 ° -200 درجة فهرنهايت (-28.9 درجة - 65.5 درجة مئوية ) بولي بروبيلين ··········································· 32 ° - 175 ° F (0-79.4 درجة مئوية)
1 " الهواء مضخة الحجاب الحاجز مزدوجة الرسم البياني
وصف عام
توفر مضخة الحجاب الحاجز BSK تسليمًا عاليًا للحجم حتى عند ضغط الهواء المنخفض ومجموعة الطرق المتاحة لخيارات توافق المواد. الرجوع إلى نموذج وخريطة المخطط. يتم تزويد مضخة BSK بمحرك الهواء المعياري وقسم السائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.
سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز فك التشفير) وسيستأنف الضخ حسب الحاجة.
متطلبات الهواء والتزييت
الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
أبعاد التثبيت :
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خطوط الأنابيب واستنزاف المواد من المضخة في الداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) فك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، O الكأس (3) و (47) ومقعد الكرة (4) من الطرف العلوي من غطاء السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأسًا على عقب وفكّ أنبوب المدخل (11) حتى يتم إخراج O الكأس (3) و (47) ، مقعد الكرة (4) والكرة (2) من غطاء المائع (5). د) الافراج عن البراغي حول قبعات اثنين من السوائل لتفكيك الغطاء (5). هـ) قم بتحرير المسمار الحاجز (10) وإزالة غسالة الحجاب الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة ختم الشكل الشفة (25). تفكيك الأجزاء الخاصة بصمام الهواء f) قم بفك البراغي (39) أولاً ، ثم قم بفك غلاف غلاف صمام الهواء (38) ، وإرباك الهواء (42) وحشية الختم (40) ، و (41). ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38). ح) فك حزام السير (29) واخراج غطاء نهاية الحد (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. يمكنك فحص العبوة من نوع الشفة (33) بعد إخراج بكرة التخزين المؤقت (35) من غلاف صمام الهواء (38) باليد. تفكيك الأجزاء الخاصة بالصمام التجريبي j) قم بفك 4 براغي (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال عبوة الشفاه (20) على قضيب الزناد أو كوب O (44) على قضيب الدليل. إعادة تجميع مضخة الحجاب الحاجز تتعارض خطوات إعادة التجميع للمضخة مع خطوات التفكيك ، لذا يرجى منكم الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء الاتصال الخاصة بهم ، . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل تلف السطح. في حالة تلفها ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه شفة عبوة الشفاه (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السائل بالتناوب بواسطة زوايا متقابلة لتحقيق نتيجة إحكام أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. التحقق من المسمار الحجاب الحاجز لترهل 2. هناك فقاعات الهواء في السائل منفذ تحقق من اتصال أنبوب الشفط لختم جيدة. تحقق من الاتصال بين أنبوب الشفط ومشعب السحب للحصول على ختم جيد. تحقق من حلقة O بين مشعب السحب وغطاء المائع فحص مسامير الحجاب الحاجز للتأكد من رخاوة 3. انخفاض الناتج مضخة تحقق من إمدادات الهواء مستقرة. تحقق من مدخل / مخرج عن أي انسداد. فحص الموصلات التي تربط مشعب السحب للتأكد من عدم ثباتها على المقعد أو أن الكرة ليست مثبتة بشكل صحيح. 4. يتم تفريغ الهواء من فتحة العادم عند عدم وجود حركة ترددية. تحقق حلقة الختم (33) على صمام منزلق (35). تحقق حلقة الختم (20) على قضيب الزناد (45). تحقق حلقة الختم (25) على قضيب رابط الحجاب الحاجز
