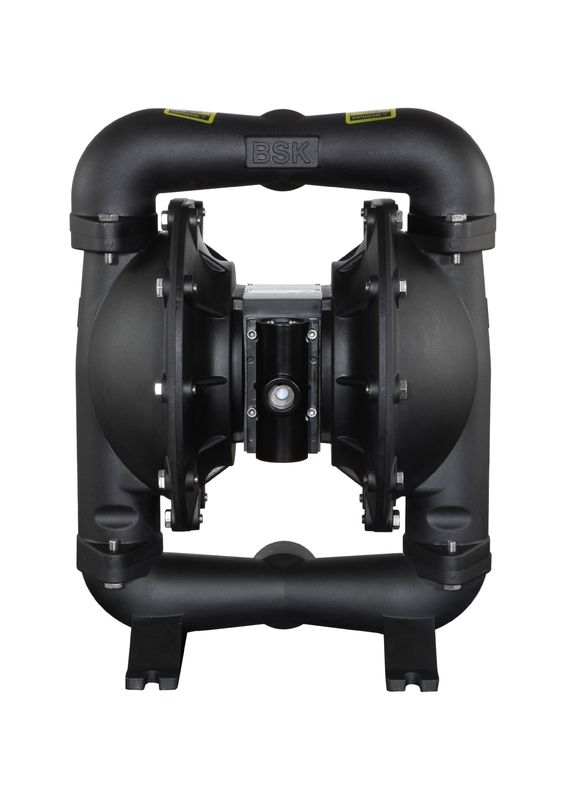

تعمل مضخة الهواء المضغوط مضخة الحجاب الحاجز المزدوج مع مقاومة درجات الحرارة العالية

متطلبات الهواء والتشحيم

EXCESSIVE AIR PRESSURE. ضغط جوي مفرط. Can cause pump damage, personal injury or property damage. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.

• A filter capable of filtering out particles larger than 50 microns should be used on the air supply. يجب استخدام مرشح قادر على تصفية الجسيمات أكبر من 50 ميكرون على إمدادات الهواء. There is no lubrication required other than the “O” ring lubricant which is applied during assembly or repair. لا يوجد تزييت مطلوب غير زيت التشحيم الحلقي "O" والذي يتم استخدامه أثناء التجميع أو الإصلاح.
• في حالة وجود هواء مشحم ، تأكد من توافقه مع حلقات وأختام "O" في قسم محرك الهواء في المضخة.

تعليمات التشغيل

• احرص دائمًا على شطف المضخة بمذيب متوافق مع المادة التي يتم ضخها إذا كانت المادة التي يتم ضخها عرضة "للتثبيت" عندما لا تكون قيد الاستخدام لفترة من الوقت.
• افصل مصدر الهواء عن المضخة إذا كانت لا تعمل لبضع ساعات.
• The outlet material volume is governed not only by the air supply but also by the material supply available at the inlet. لا يتم التحكم في حجم مادة المخرج من مصدر الهواء فقط ولكن أيضًا من خلال إمدادات المواد المتوفرة في المدخل. The material supply tubing should not be too small or restrictive. يجب ألا تكون أنابيب توريد المواد صغيرة جدًا أو مقيدة. Be sure not to use hose which might collapse. تأكد من عدم استخدام الخرطوم الذي قد ينهار.
• عند استخدام مضخة الحجاب الحاجز في حالة التغذية القسرية (مدخل مغمور) ، يوصى بتركيب "فحص الصمام" في مدخل الهواء.
• ثبت أرجل مضخة الحجاب الحاجز على سطح مناسب للتأمين ضد التلف الناتج عن الاهتزاز.

اعمال صيانة

• يرجى الرجوع إلى مخطط المكونات في رسومات التجميع للبحث عن الأرقام التسلسلية وأسماء الأجزاء واستيعاب معلومات الأجزاء وحزمة خدمة الصيانة.
• يتم تمييز بعض أجزاء BSK على أنها "أجزاء تالفة" ، والتي يمكن أن تؤدي إلى الخدمة السريعة وتقليل وقت التوقف عن العمل.
• Service kits are divided to service two separate diaphragm pump functions: 1. AIR SECTION, 2. FLUID SECTION. تنقسم مجموعات الخدمة لخدمة وظيفتين منفصلتين لمضخة الحجاب الحاجز: 1. قسم الهواء ، 2. قسم السوائل. The FLUID SEC -TION is divided further to match typical part MATERIAL OPTIONS. يتم تقسيم FLUID SEC -TION بشكل أكبر ليتناسب مع الخيارات النموذجية للجزء المادي.
• توفير سطح عمل نظيف لحماية الأجزاء المتحركة الداخلية الحساسة من التلوث من الأوساخ والمواد الغريبة أثناء تفكيك الخدمة وإعادة التجميع.
• الاحتفاظ بسجلات جيدة لنشاط الخدمة وإدراج المضخة في برنامج الصيانة الوقائية.
• قبل تفكيكها ، قم بتفريغ المواد الملتقطة في مخرج المخرج من خلال قلب المضخة رأسًا على عقب لتصريف المواد من المضخة.

تفكيك قسم السوائل

• قم بإزالة المشعب العلوي والسفلي (1) و (11).
• قم بإزالة الكرة (2) والحلقة "O" (3) (47) ومقعد الكرة (4).
• قم بإزالة غطاء السائل (5).

NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). ملاحظة: تستخدم نماذج الحجاب الحاجز فقط الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). Refer to the aux iliary view in the Fluid Section illustration. راجع العرض المساعد في الشكل التوضيحي لقسم الموائع.

• قم بفك المسمار (10) والغسالة (9) والغشاء الحاجز (6 أ ، 6) وغسالة الحجاب الحاجز (7 ، 8).
  ملاحظة: لا تخدش أو تشوه سطح قضيب الحجاب الحاجز (23).

قسم السوائل إعادة التجديد

• أعد التجميع بترتيب عكسي.
• Clean and inspect all parts. تنظيف وفحص جميع الأجزاء. Replace worn or damaged parts with new parts as required. استبدل الأجزاء البالية أو التالفة بأجزاء جديدة حسب الحاجة.
• تزييت (23) قضيب غشاء و 25) حلقة "Y" مع الشحم.
• أصلح قضيب الحجاب الحاجز (23) باستخدام أداة التثبيت الإضافية.
• قبل التثبيت النهائي للمسامير والصواميل ، يرجى تحديد ما إذا كان الحجاب الحاجز (6 أ ، 6) محاذيًا للغطاء السائل (5) بشكل صحيح لتجنب التواء الحجاب الحاجز.
• بالنسبة للنماذج التي تستخدم غشاء تفلون: يتم تركيب ثلاثة أغشية مطاطية (6) على الجانب ، والتي تحمل علامة AIRS SIDE "حجرة هوائية" في مواجهة جسم المضخة.
• قم بتشغيل المضخة ، وتحقق من التثبيت والإغلاق بعد تشغيلها لفترة من الوقت.

أبعاد التثبيت:
