تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | مضخة تعمل بالهواء المضغوط تعمل بالهواء المضغوط | الحد الأقصى لحجم الجسيمات: | 7 مم |
|---|---|---|---|
| تطبيق: | صناعة معالجة المياه | ميزة: | غير تسرب |
| إبراز: | غير القابل للصدأ مضخة الحجاب الحاجز,مضخة الحجاب الحاجز الصناعي |
||

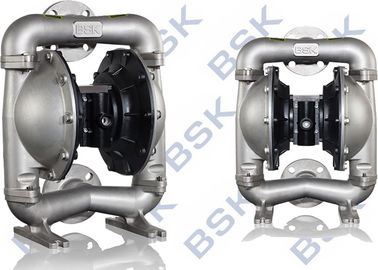

SS الهواء تعمل مزدوجة فراغ مضخة الحجاب الحاجز 8.3bar الذاتي فتيلة
مضخة الحجاب الحاجز الهوائي (تعرف أيضاً بمضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة التي تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائي ) التي تستخدم توليفة من العمل الترددي للمطاط أو اللدائن الحرارية أو tflondiaphragm والصمامات المناسبة على جانبي الحجاب الحاجز (صمام الفحص أو صمامات الفراشة ، أو صمامات الرفرف ، أو أي شكل آخر من صمامات الإغلاق) لضخ سائل.
| بند | وصف | وحدة | الشكل المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 667 |
| 3 | أقصى رفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 7 |
| 6 | وزن | كلغ | 28 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
مبدأ العمل
في غرفة مضخة متناظرة اثنين مجهزة الحجاب الحاجز ، والتي ترتبط بها الجذعية المركزية twot. يأتي الهواء المضغوط من صمام مدخل المضخة ، ويدخل في تجويف واحد ، ويدفع حركة الحجاب الحاجز ، والغازات المنبعثة من تجويف آخر. وبمجرد وصولها إلى الوجهة ، تقوم مكونات توزيع الغاز تلقائيًا بضغط الهواء إلى غرفة أخرى ، وتدفع الحجاب الحاجز إلى الاتجاه المعاكس ، مما يؤدي إلى تزامنين غشائيتين متواصلين للحركة الترددية.
يدخل الهواء المضغوط في الصمام ، ويجعل الحجاب الحاجز في الحركة اليمنى ، ويجعل امتصاص الشفط المتوسطة تدخل ، ويدفع الكرة إلى داخل الغرفة ، ويغلق صمام الكرة لأسفل بسبب الاستنشاق ، والوسطاء الذين يتم تفريغهم عن طريق البثق ، ويفتحون الصمام الكروي ، في نفس الوقت إغلاق صمام الكرة ، ومنع التدفق الخلفي ، وبالتالي جعل متوسطة لا تنقطع من مدخل استنشاق ، إنهاء السحب.
منطقة التطبيق:
الصناعة الكيميائية صناعة الطلاء صناعة الطلاء صناعة الصبغ الصباغ والنسيج الصناعة الكيميائية؛ الصناعات الغذائية؛ صناعة معالجة المياه صناعة النفط؛ صناعة حماية البيئة صناعة الادوية
مواصفات
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن أداء فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: الفولاذ المصبوب ، ألو ، SS ، PP
A 50 XX - XXX - X ( اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 -Santoprene H - Hytre T - PTFE A - Acetal
المواد مقعد الكرة: P / K –Polypropylene / Kynoar SS –Stainless Steel
المواد المضخة: SS -Stainless Steel AL - سبائك الألومنيوم CI- الكربون الصلب P / K –Polypropylene / Kynoar
الحد الأقصى لحدود درجة الحرارة التطبيقية (مادة الحجاب الحاجز / الكرة / الختم)
Acetal ··············································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
سانتوبرين ······························ -40 ° - 107.2 ° C) Teflon ····················································. ········· 40 درجة - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) النتريل ········································································· ························································································································································································································ ··································· ° -176.6 ° C) Hytrel · ·································································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························································· ············································································································································································································································································ ························································································································································································································

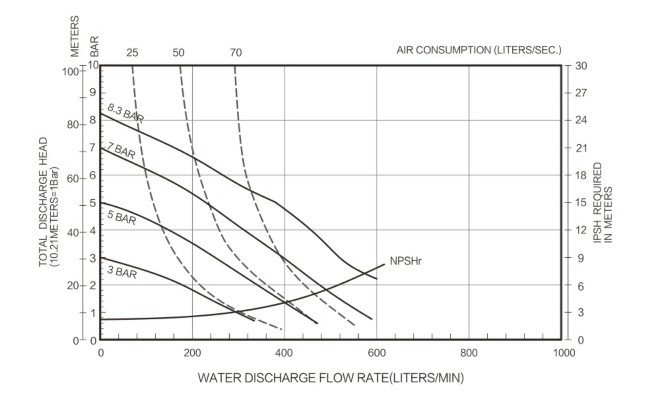

2 "مخطط انسيابي
