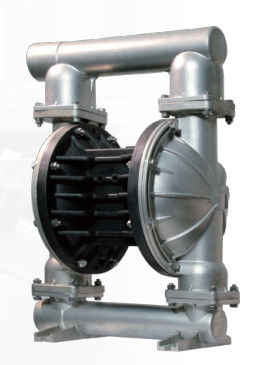

مضخة الحجاب الحاجز الصناعية المزدوجة ، 1.5 بوصة تعمل مضخة الهواء الغاطسة

لا تتجاوز أقصى ضغط للهواء الداخل كما هو مذكور في لوحة نموذج المضخة.

• يتم توصيل مدخل الهواء للمضخة بمصدر الهواء الذي يحتوي على سعة كافية ويتوافق الضغط مع متطلبات التصميم.
• يجعل الهواء المضغوط النظيف امتداد عمر الخدمة للمضخة.
• إذا كان خط تزويد الهواء عبارة عن أنبوب صلب ، يمكن للخرطوم القصير الذي يربط المضخة والأنبوب أن يقلل من الاهتزاز والالتواء. (من المستحسن تقليل النبض في السائل باستخدام خزان زيادة أو مخازن سوائل.)
• يجب دعم ماسورة سحب الهواء وفلتر تنظيم الضغط نظرًا لوزنها. إذا كان الأنبوب غير مدعوم ، فقد يتلف المضخة.
• ﯾﺟب ﺗرﮐﯾب أﻧﺑوب ﻣدﺧل اﻟﮭواء ﺑﺎﻟﻣﺿﺧﺔ ﻣﻊ ﺻﻣﺎم ﺿﺑط اﻟﺿﻐط ﻟﺿﻣﺎن ﻋدم ﺗﺟﺎوز ﺿﻐط إﻣداد اﻟﮭواء اﻟﻧطﺎق اﻟﻣﺣدد.

ﻻ ﻳﻤﻜﻦ اﺳﺘﺨﺪام ﺿﻐﻂ اﻟﺤﺪ اﻟﻤﺤﺪد ﻓﻲ اﻟﺪﻟﻴﻞ ﻓﻲ ﺗﺸﻐﻴﻞ اﻟﻤﻀﺨﺔ ، وإﻻ ﻓﺈن اﻹﺻﺎﺑﺔ اﻟﺸﺨﺼﻴﺔ أو ﺿﺮر اﻟﻤﻀﺨﺔ أو ﺧﺴﺎرة اﻟﻤﻤﺘﻠﻜﺎت ﺳﺘﻨﺸﺄ ﻣﻦ ﺿﻐﻂ اﻟﻬﻮاء اﻟﻤﻔﺮط.

• تأكد من أن الخراطيم المادية والمكونات الأخرى قادرة على تحمل ضغط السوائل التي طورتها هذه المضخة. تحقق من كل الخراطيم للتلف أو التلف. تأكد من أن جهاز الاستنشاق نظيف وفي حالة عمل مناسبة.

STATIC SPARK. يمكن أن يسبب انفجار يؤدي إلى إصابة خطيرة أو الوفاة. المضخة الارضية ونظام الضخ.

• يمكن أن تشعل الشرر المواد القابلة للاشتعال والأبخرة.
• قم بتأمين المضخة والتوصيلات وجميع نقاط الاتصال لتجنب الاهتزازات وتوليد الاتصال أو الشرارة الثابتة.
• استخدام التهوية المناسبة.
• ابق المواد القابلة للاشتعال بعيدًا عن الحرارة واللهب المكشوف والشرر.
• إبقاء الحاويات مغلقة عندما لا تكون قيد الاستعمال.

قد تحتوي التصريفات من المضخة على شوائب ، والتي قد تسبب إصابة خطيرة. يمكن تفريغ التصريفات من الأنبوب من موقع العمل وحول المشغل.

حتى إذا تمزق الحجاب الحاجز ، فيمكنه أيضًا التخلص من المادة بشكل قسري من كاتم صوت العادم.

• عندما يتم ضخ المواد الخطرة أو القابلة للاشتعال ، يمكن إزالة التصريفات إلى الموقع البعيد الآمن عبر خط الأنابيب.
• بين المضخة وكاتم الصوت يتم استخدام واجهة 3/8 بوصة في التجويف الأدنى.

الضغط الخطير. يمكن أن يؤدي إلى إصابة خطيرة أو ضرر بالممتلكات. لا تقم بخدمة أو تنظيف المضخة أو الخراطيم أو صمام الاستغناء أثناء الضغط على النظام. افصل خط تزويد الهواء وخفِّض الضغط الناتج عن النظام ـ عن طريق فتح صمام أو جهاز صرف و / أو تفكيك وإزالة خرطوم مخرج أو أنابيب من المضخة بحرص وببطء.

مواد خطيرة. يمكن أن يسبب أضرارًا خطيرة أو ضررًا بالممتلكات. لا تحاول إعادة المضخة إلى المصنع أو مركز الخدمة الذي يحتوي على مواد خطرة. يجب أن تتوافق ممارسات التعامل الآمن مع القوانين المحلية والوطنية ومتطلبات رمز السلامة.

• الحصول على صحائف بيانات سلامة المواد على جميع المواد من المورد للحصول على تعليمات المناولة المناسبة.

ﺧطر اﻻﻧﻔﺟﺎر: ﺗﺻﻧﻊ ﺑﻌض اﻟﻧﻣﺎذج ، ﺑﺎﻹﺿﺎﻓﺔ إﻟﯽ ﺑﻌض أﺟزاء اﻻﺗﺻﺎﻻت اﻟﺳﺎﺋﻟﺔ ، ﻣن اﻷﻟوﻣﻧﯾوم ، ﻟذﻟك ﻻ ﯾﻣﮐن اﺳﺗﺧداﻣﮭﺎ ﻣﻊ ﺗراﯾﻟورو أوﯾﺛﺎن أو ﮐﻟورﯾد ﻣﯾﺛﯾﻟﯾن أو ﻏﯾرھﺎ ﻣن اﻟﻣذﯾﺑﺎت اﻟﮭﯾدروﮐرﺑوﻧﯾﺔ اﻟﻣﮭﯾوﻟوﺟﻧﯾﺔ ، وإﻻ ﻓﻘد ﺗﺗﻔﺎﻋل وﺗﺳﺑب اﻧﻔﺟﺎرًا.

• قبل الاستخدام مع هذا النوع من المذيبات ، فإنه من الضروري فحص قبعات السائل ، والفتحات وجميع أجزاء الاتصال السائلة لمحرك المضخة لضمان التوافق.
• يجب وضع المضخة بالقرب من المنتج قدر الإمكان لتقصير أنبوب الشفط وتقليل عدد الأجزاء إلى أقصى حد.
• لإطالة عمر خدمة الحجاب الحاجز ، يجب أن نضع المضخة قريبة من السائل المضخ قدر الإمكان. عندما يتجاوز ضغط المدخل 10 أقدام (3 أمتار) من عمود السائل ، من الضروري تركيب مجموعة من أجهزة تخفيف الضغط والتنظيم لتوسيع عمر خدمة الحجاب الحاجز.
• يجب أن نضمن ختم كل محول لمواسير الدخول والمخرج.
• يجب تشديد جميع السحابات مرة أخرى قبل استخدام المنتج لتجنب الرخاوة التي قد تنشأ عن زحف مكونات الختم ومنع تسرب السوائل أو الهواء بشكل فعال.

تحقق من التوافق الكيميائي للأجزاء المبللة بالمضخة والمادة التي يتم ضخها أو مسحها أو إعادة تدويرها. قد يتغير التوافق الكيميائي مع درجة حرارة وتركيز المادة الكيميائية في المواد التي يتم ضخها أو مسحها أو تعميمها. للحصول على توافق محدد للسوائل ، استشر الشركة المصنعة للمواد الكيميائية.

وتعتمد درجات الحرارة القصوى على الإجهاد الميكانيكي فقط. سوف تعمل بعض المواد الكيميائية على تقليل درجة حرارة التشغيل الآمنة إلى حد كبير. التشاور مع الشركة المصنعة للمواد الكيميائية للتوافق الكيميائي ودرجات الحرارة الحد.

تأكد من أن جميع مشغلي هذا الجهاز قد تم تدريبهم بشكل خاص ، وأمسكوا بممارسات التشغيل الآمنة وفهموا حدود المعدات. انهم يعرفون كيفية ارتداء معدات الوقاية الشخصية إذا لزم الأمر.

لا تستخدم المضخة للدعم الهيكلي لنظام الأنابيب. تأكد من أن مكونات النظام مدعومة بشكل صحيح لمنع الضغط على جزء المضخة

• يجب أن تكون وصلات الشفط والتفريغ مرنة في التوصيل (مثل الخرطوم) ، وليس الأنابيب الصلبة ، ويجب أن تكون متوافقة مع المادة التي يتم ضخها.

لا بد من منع ضرر غير ضروري للمضخة. إذا كان يجب أن يظل بعيدًا لفترة طويلة ، فالرجاء تنظيفه جيدًا بعد كل استخدام.

• سوف يصبح المنتج المتبقي في المضخة جافة أو لزجة على المضخة ، الأمر الذي سيؤدي إلى مشاكل الغشاء والصمامات قبل البدء التالي. عند درجة حرارة التجميد ، يجب تفريغ المضخة تمامًا تحت أي ظرف من الظروف بعد الاستخدام.
• إنها طريقة فعالة في تقليل وقت تعطل المستخدمين للحصول على التجميع الملائم في أي وقت. تطبيق قطع الغيار الأصلية BSK سوف يساعد على تمديد عمر المنتج وممارسة الأداء.

وصف عام

توفر مضخة الحجاب الحاجز BSK التوصيل بكميات كبيرة حتى عند ضغط الهواء المنخفض ونطاق الطريق من خيارات التوافق المادية المتاحة.تتوفر إلى مخطط النموذج والخيار. يتم توفير مضخة BSK مع محرك الهواء المجزأ وقسم السوائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط السائل المدخول وضغط السائل الإيجابي في غرفة المائع عن طريق استخدام فرق الضغط في غرفة الهواء. يمكن أن يضمن صمام الكرة التدفق الأمامي للسائل.

سيبدأ ركوب الدراجات في المضخات عند تطبيق ضغط الهواء وسيستمر في ضخه ومواكبة الطلب. سوف يبني ويحافظ على ضبط الخط وسيتوقف عن ركوب الدراجات بمجرد الوصول إلى الضغط الأقصى للخط (يغلق جهاز حجب الضوضاء) وسيستأنف الضخ حسب الحاجة.

متطلبات الهواء والتشحيم

ضغوط هواء مفرطة. يمكن أن تسبب ضررًا بالمضخة أو إصابة شخصية أو تلفًا بالممتلكات.

• يجب استخدام مرشح قادر على تصفية الجسيمات التي يزيد حجمها عن 50 ميكرون على إمدادات الهواء. لا يوجد تزييت مطلوب غير زيوت التشحيم "O" التي يتم تطبيقها أثناء التجميع أو الإصلاح.
• إذا كان الهواء المزلق موجودًا ، فتأكد من توافقه مع الحلقات والأختام "O" في قسم المحرك الهوائي بالمضخة.

تعليمات التشغيل

• قم دائمًا بتفريغ المضخة باستخدام مذيب متوافق مع المادة التي يتم ضخها إذا كانت المادة التي يتم ضخها تخضع "للإعداد" عندما لا تكون قيد الاستخدام لفترة من الزمن.
• افصل تزويد الهواء من المضخة إذا كان غير نشط لبضع ساعات.
• لا يتحكم حجم مواد المخرج فقط من خلال تزويد الهواء ولكن أيضًا بإمدادات المواد المتوفرة في المدخل. يجب ألا تكون أنابيب الإمداد بالمواد صغيرة جدًا أو تقييدًا. تأكد من عدم استخدام خرطوم التي قد تنهار.
• عندما يتم استخدام مضخة الحجاب الحاجز في وضع التغذية القسري (مدخل المغمورة) ، يوصى بتثبيت "صمام الفحص" في مدخل الهواء.
• تأمين الساقين مضخة الحجاب الحاجز إلى سطح مناسب للتأمين ضد الضرر عن طريق الاهتزاز.

اعمال صيانة

• يرجى الرجوع إلى المكوّن التخطيطي في رسومات التجميع للبحث عن الأرقام التسلسلية وأسماء الأجزاء وفهم معلومات الأجزاء وحزمة خدمة الصيانة.
• يتم وضع علامة على بعض أجزاء BSK بأنها "الأجزاء التي يتم ارتداؤها" ، والتي يمكن أن تؤدي إلى الخدمة السريعة وتقليل وقت التوقف عن العمل.
• وتنقسم مجموعات الخدمات لخدمة وظيفتين مضخة الحجاب الحاجز منفصل: 1. قسم الهواء ، 2. قسم السوائل. وينقسم FLUID SEC -TION كذلك لتتناسب مع نموذجي جزء MATERIAL OPTIONS.
• توفير سطح عمل نظيف لحماية الأجزاء المتحركة الحساسة من التلوث من الأوساخ والمواد الغريبة أثناء تفكيك الخدمة وإعادة التجميع.
• احتفظ بسجلات جيدة لنشاط الخدمة وقم بتضمين المضخة في برنامج الصيانة السابق.
• قبل التفكيك ، يتم تفريغ المواد الملتقطة في منفذ الهواء عن طريق قلب المضخة رأساً على عقب لتصريف المواد من المضخة.

قسم السوائل الإفلاس

• قم بإزالة المشعب العلوي والسفلي (1) و (11).
• إزالة الكرة (2) ، حلقة "O" (3) (47) ومقعد الكرة (4).
• قم بإزالة غطاء السائل (5).

ملاحظة: تستخدم فقط نماذج الحجاب الحاجز الحجاب الحاجز الأساسي (6A) وحجاب حاجز احتياطي (6). ارجع إلى عرض aux ilary في الرسم التوضيحي لقسم السائل.

• إزالة المسمار (10) ، غسالة (9) ، الحجاب الحاجز (6A ، 6) وغشاء الحاجز (7 ، 8).
  ملاحظة: لا تخدش سطح marph (23) أو تشوه سطحه.

قسم السوائل

• إعادة تجميع في ترتيب عكسي.
• تنظيف وتفقد جميع الأجزاء. استبدال الأجزاء البالية أو التالفة بأجزاء جديدة كما هو مطلوب.
• قضيب تزييت (23) غشاء و 25) حلقة "Y" مع الشحم.
• إصلاح قضيب الحجاب الحاجز (23) مع أداة التثبيت المساعدة.
• قبل التثبيت النهائي للبراغي والصواميل ، يرجى تحديد ما إذا كان الحجاب الحاجز (6A ، 6) يتماشى مع غطاء السوائل (5) بشكل صحيح لتجنب اللف من الحجاب الحاجز.
• بالنسبة للنماذج التي تستخدم غشاء تفلون: يتم تثبيت ثلاثة أغشية مطاطية (6) على الجانب ، والتي يتم تمييزها بـ "غرفة الهواء" AIRS SIDE في مواجهة جسم المضخة.
• بدء المضخة ، والتحقق من الربط والختم بعد تشغيله لفترة من الوقت.

تفكيك الأجزاء في قسم السوائل

أ) أولاً ، قم بإخراج المضخة من نظام خط الأنابيب واستنزف المواد من المضخة بالداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) تفكيك أنبوب مخرج (1) من المضخة أولا ، ثم إخراج الكرة (2) ، O كوب (3) و (47) ومقعد كروي (4) من الطرف العلوي لسقف السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأساً على عقب وتفكيك أنبوب الإدخال (11) بحيث يتم إخراج O cup (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5). د) الافراج عن البراغي حول قبعات السائل اثنين لتفكيك سقف (5). ه) الافراج عن المسمار الحجاب الحاجز (10) وإزالة الغشاء الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال خاتم ختم شكل الشفاه (25). تفكيك أجزاء صمام الهواء f) قم بفك المسامير (39) أولاً ، ثم فك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحاجز السد (40) ، و (41). ز) إخراج شريحة صمام (36) وصفيحة صمام (37) من غلاف صمام الهواء (38). ح) تفكيك الحلقة (29) وإخراج حد أقصى نهاية (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. ط) يمكنك التحقق من التعبئة من نوع الشفة (33) بعد إخراج بكرة (35) من غلاف صمام الهواء (38) مع اليدين. تفكيك أجزاء الصمام التجريبي ي) فك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم تفكيك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب الطيار (22) وقضيب التحريك (45) من غلاف المحرك (15) ، ويمكنك استبدال الشفة من نوع التعبئة (20) على قضيب الزناد أو الكأس O (44) على قضيب الطيار. إعادة تجميع مضخة الحجاب الحاجز إن خطوات إعادة التجميع الخاصة بالمضخة غير متوافقة مع تلك الخاصة بالتفكيك ، لذا يرجى منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب أن تكون جميع عناصر الإغلاق ، وكذلك أجزاء الاتصال الخاصة بهم مدهونة . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل الأضرار السطحية. إذا تضررت ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه الشفة للتعبئة من النوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السوائل بالتناوب عن طريق الزوايا المقابلة لتحقيق نتيجة ختم أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. افحص برغي الحجاب الحاجز من أجل رخاوة 2. هناك فقاعات هواء في سائل مخرج تحقق من توصيل أنبوب الشفط من أجل الختم الجيد. تحقق من الاتصال بين أنبوب الشفط ومجمع السحب من أجل الختم الجيد. اﻓﺤﺺ ﺣﻠﻘﺔ O ﺑﻴﻦ ﻣﺠﻤﻊ اﻟﺘﺴﺮب وﻏﻄﺎء اﻟﺴﻮاﺋﻞ اﻓﺤﺺ ﻣﺴﺎﻣﻴﺮ اﻟﻐﺸﺎء اﻟﺨﺎﺻﺔ ﺑﺎﻟﺮﻓﺔ .3 اﻧﺨﻔﺎض ﻣﺨﺮج اﻟﻤﻀﺨﺔ ﺗﺤﻘﻖ ﻣﻦ إﻣﺪاد اﻟﻬﻮاء ﺛﺎﺑﺘﺎً. تحقق من مدخل / منفذ لأي انسداد. تحقق من الموصلات التي تربط المشعب المدخل لضيق الهواء تأكد من عدم تمسك الكرة بالمقعد أو أن الكرسي لا يجلس بشكل غير صحيح. 4. يتم تفريغ الهواء من فتحة العادم عندما لا يكون هناك حركة ترددية. تحقق من حلقة الختم (33) على صمام انزلاقي (35). تحقق خاتم الختم (20) على قضيب الزناد (45). تحقق خاتم الختم (25) على قضيب ربط الحجاب الحاجز
