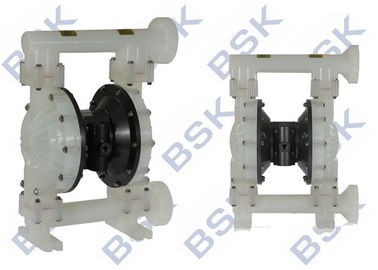

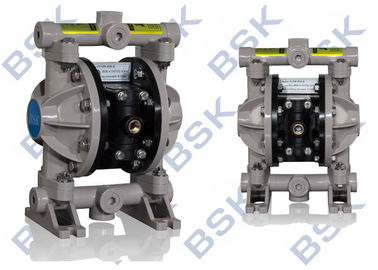

تفلون أورو مزدوجة مضخة الحجاب الحاجز الميكانيكية مع الغاطسة
مبدأ العمل
في غرفة مضخة متناظرة اثنين مجهزة الحجاب الحاجز ، والتي ترتبط بها الجذعية المركزية twot. يأتي الهواء المضغوط من صمام مدخل المضخة ، ويدخل في تجويف واحد ، ويدفع حركة الحجاب الحاجز ، والغازات المنبعثة من تجويف آخر. وبمجرد وصولها إلى الوجهة ، تقوم مكونات توزيع الغاز تلقائيًا بضغط الهواء إلى غرفة أخرى ، وتدفع الحجاب الحاجز إلى الاتجاه المعاكس ، مما يؤدي إلى تزامنين غشائيتين متواصلين للحركة الترددية.
يدخل الهواء المضغوط في الصمام ، ويجعل الحجاب الحاجز في الحركة اليمنى ، ويجعل امتصاص الشفط المتوسطة تدخل ، ويدفع الكرة إلى داخل الغرفة ، ويغلق صمام الكرة لأسفل بسبب الاستنشاق ، والوسطاء الذين يتم تفريغهم عن طريق البثق ، ويفتحون الصمام الكروي ، في نفس الوقت إغلاق صمام الكرة ، ومنع التدفق الخلفي ، وبالتالي جعل متوسطة لا تنقطع من مدخل استنشاق ، إنهاء السحب.
مضخة الحجاب الحاجز الهوائي (تعرف أيضاً بمضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة التي تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائي ) التي تستخدم توليفة من العمل الترددي للمطاط أو اللدائن الحرارية أو tflondiaphragm والصمامات المناسبة على جانبي الحجاب الحاجز (صمام الفحص أو صمامات الفراشة ، أو صمامات الرفرف ، أو أي شكل آخر من صمامات الإغلاق) لضخ سائل.
| بند | وصف | وحدة | الشكل المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 192 |
| 3 | أقصى رفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
مواصفات
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن أداء فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: الفولاذ المصبوب ، ألو ، SS ، PP
A 2 5 XX - XXX - X ( اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 -Santoprene H - Hytre T - PTFE A - Acetal
المواد مقعد الكرة: P / K –Polypropylene / Kynoar SS –Stainless Steel
المواد المضخة: SS -Stainless Steel AL - سبائك الألومنيوم CI- الكربون الصلب P / K –Polypropylene / Kynoar
الحد الأقصى لحدود درجة الحرارة التطبيقية (مادة الحجاب الحاجز / الكرة / الختم)
Acetal ··············································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
Santoprene ················································· ·································· - 107.2 ° C) Teflon ··················· c) تفلون ····················c. ·················································· · درجة الحرارة 40 - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) Nitrile ············································································ ·················································· ································ 10 درجة - 180 درجة فهرنهايت (-12 درجة - 82 درجة مئوية) فيتون ···································· ·················································· ········································································································································································································································ ··································· ·················································· ············· - -20 درجة -150 درجة فهرنهايت (-12 ° - 93 درجة مئوية) Kynar ···································································· ·················································· ········································································································································································································································ ·················································· ···············································
1 " مخطط انسيابي
وصف عام

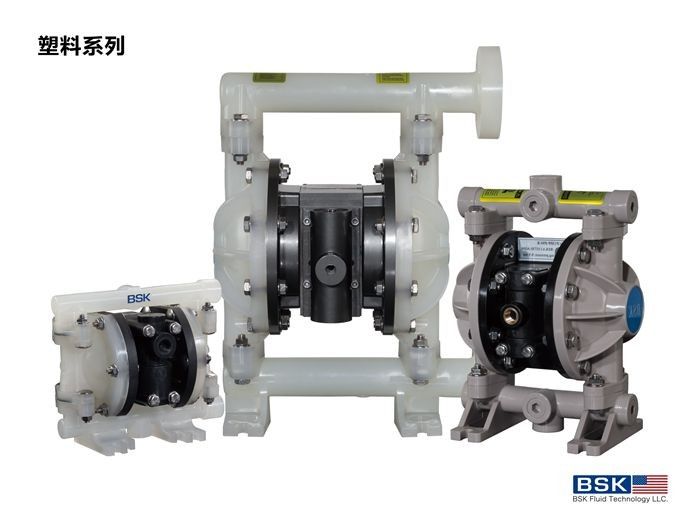

توفر مضخة الحجاب الحاجز BSK التوصيل بكميات كبيرة حتى عند ضغط الهواء المنخفض ونطاق الطريق من خيارات التوافق المادية المتاحة.تتوفر إلى مخطط النموذج والخيار. يتم توفير مضخة BSK مع محرك الهواء المجزأ وقسم السوائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط السائل المدخول وضغط السائل الإيجابي في غرفة المائع عن طريق استخدام فرق الضغط في غرفة الهواء. يمكن أن يضمن صمام الكرة التدفق الأمامي للسائل.
سيبدأ ركوب الدراجات في المضخات عند تطبيق ضغط الهواء وسيستمر في ضخه ومواكبة الطلب. سوف يبني ويحافظ على ضبط الخط وسيتوقف عن ركوب الدراجات بمجرد الوصول إلى الضغط الأقصى للخط (يغلق جهاز حجب الضوضاء) وسيستأنف الضخ حسب الحاجة.
