تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | تعمل بالهواء مزدوجة مضخة الحجاب الحاجز | ماكس. ضغط جوي: | 8.3bar |
|---|---|---|---|
| ضجيج: | <80DB | Max. دفق: | 135L / MIN |
| إبراز: | مضخة الحجاب الحاجز الهواء الدافع,مضخة الهواء المضغوط الحجاب الحاجز |
||

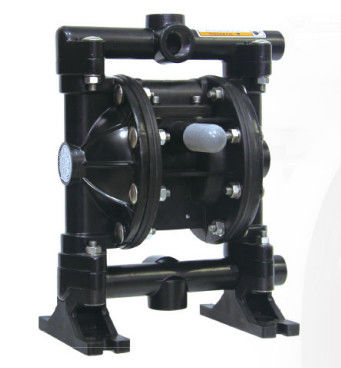

مضخة غشاء تعمل بالهواء ، مضخة غشاء إزاحة موجبة
مضخة غاطسة غاطسة الهواء مقدمة
مضخة الحجاب الحاجز الهوائية (تُعرف أيضًا باسم مضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية ) التي تستخدم مزيجًا من الحركة التبادلية لمطاط أو لدن بالحرارة أو teflondiaphragm وصمامات مناسبة على جانبي الحجاب الحاجز أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من أشكال إغلاق الصمامات) لضخ السوائل.
مضخة غاطسة غاطسة الهواء الوصف:
مدخل الهواء | 1 / 4-18NPTF-1 |
منفذ السوائل | 1-11-1 / 2NPTF-1، Rp1-11BSP |
مدخل السوائل | 1-11-1 / 2NPTF-1، Rp1-11BSP |
ماكس. تدفق | 135L / دقيقة |
ماكس. رئيس | 70M |
ماكس. شد فتيلة ذاتية (جافة) | 4M |
ماكس. ضغط جوي | 8.3bar |
ماكس. قطر الجسيمات | 3MM |
ماكس. أبعاد التثبيت | 249.5 × 360.5 × 245MM |
وزن | 9.5KG |
الضوضاء | <80DB |
تطبيق مضخة غاطسة غاطسة الهواء وميزة:
تعمل مضخات الحجاب الحاجز الهوائية بالهواء المضغوط. مضخات الحجاب الحاجز مناسبة لضخ السوائل مع الجزيئات ، والسوائل المختلفة ، والتي هي شديدة اللزوجة ، متقلبة ، تآكل أو سامة ، وكذلك الغرويات. يتكون جسم المضخة من سبائك الألمنيوم والحديد الزهر أو الفولاذ المقاوم للصدأ. يتكون الحجاب الحاجز من مطاط عالي الجودة مثل مطاط النتريل والمطاط بالكلورونورجوتا والمطاط الفلوري. تستخدم مضخات الحجاب الحاجز على نطاق واسع في الصناعات البترولية والالكترونية والسيراميك والغذائية والمنسوجات.
مضخة غاطسة غاطسة الهواء الوصف العام
تقدم مضخة الحجاب الحاجز توصيلًا عاليًا للحجم حتى في حالة انخفاض ضغط الهواء ونطاق الطرق المتوفر لخيارات توافق المواد المتاحة.الرجوع إلى الموديل وخريطة المخطط. يتم تزويد مضخة BSK بمحرك الهواء المعياري وقسم السائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.
سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز إلغاء الضبط) وسيستأنف الضخ حسب الحاجة.
مواصفات مضخة غاطسة الهواء الغاطسة
مضخة غشاء الهواء
1. غير تسرب
2. أداء جيد فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: يلقي الصلب ، ألو ، SS ، PP
A 2 5 XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ····································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
Santoprene ··································· .. · -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ···································· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) النتريل ···························· ··················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············ ···································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ··········································· ····· - -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························· ··················· 10 ° -200 ° F (-28.9 درجة - 65.5 درجة مئوية) البولي بروبلين ·········· ······························· 32 ° - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
متطلبات الهواء والتزييت
الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة
