تفاصيل المنتج:
شروط الدفع والشحن:
|
| إنتاج: | مضخة غشاء مزدوجة تعمل بالهواء | وزن: | 45 كجم |
|---|---|---|---|
| ميزة: | درجة الغذاء سهلة التنظيف | الحجم الأقصى للجسيمات: | 7 ملم |
| إستعمال: | غذاء | ضغط: | ضغط مرتفع |
| قوة: | هوائي | بنية: | مضخة الحجاب الحاجز |
| مادة: | الفولاذ المقاوم للصدأ | نهاية مبللة: | الحديد الزهر / الألمنيوم / الفولاذ المقاوم للصدأ |
| إبراز: | مضخة AOOD الفولاذ المقاوم للصدأ CE,مضخة الحجاب الحاجز صلصة الطماطم AODD,مضخة الحجاب الحاجز AODD عالية الضغط |
||

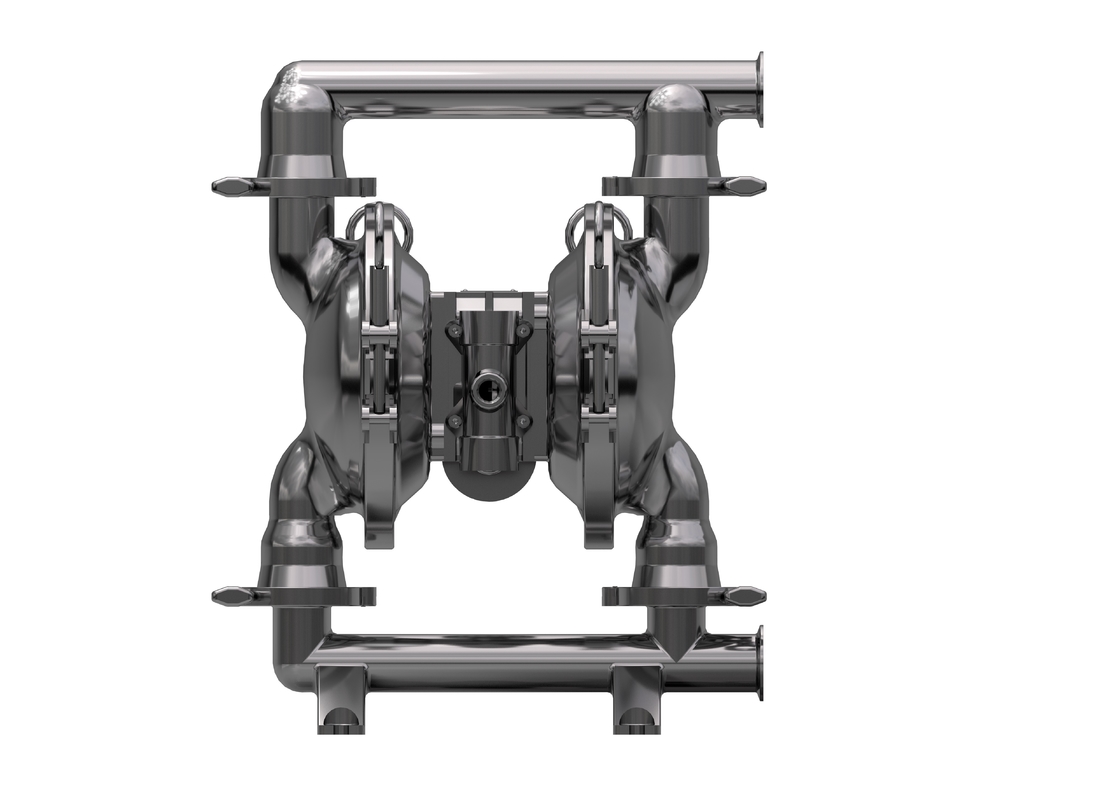

45 كجم ارتفاع ضغط مضخة AODD الفولاذ المقاوم للصدأ لصلصة الطماطم
مقدمة عن مضخة غاطسة غاطسة
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الإجراء الترددي للمطاط أو البلاستيك الحراري أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
معلمات مضخة الحجاب الحاجز الغاطسة من Aro
المزايا الرئيسية لمضخة غاطسة آرو
1 ، بسبب استخدام القوة الجوية ، تغير التدفق تلقائيًا وفقًا لمقاومة التصدير.وهو مناسب لسوائل اللزوجة العالية.
2 ، في بيئة قابلة للاشتعال والانفجار ، المضخة موثوقة ومنخفضة التكلفة ، لن تنتج شرارة ولا تسخن ،
3 ، حجم المضخة صغير ، سهل الحركة ، لا حاجة إلى أساس ، تركيب مناسب واقتصاد.يمكن استخدامها كمضخة نقل متحركة.
4 ، حيث توجد مخاطر ، معالجة المواد المسببة للتآكل ، يمكن فصل مضخة الحجاب الحاجز تمامًا عن الخارج.
5 ، قوة قص المضخة منخفضة ، والتأثير المادي إلى المتوسط صغير ، ويمكن استخدامها لنقل السوائل الكيميائية غير المستقرة.
سمة من سمات مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. مادة الفولاذ المقاوم للصدأ ، وصلة المشبك ، سهلة التركيب ، سهلة التنظيف
مضخة الحجاب الحاجز الهواءتطبيق:
حليب ، عصير ، شوكولاتة ،
صلصة الفلفل الحار ، عصيدة ،
دم الخنزير ، آيس كريم
الحيوانات الداخلية
FD 64 XX - XXX - X (اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)
Acetal ······················································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ····························· - 40 درجة - 225 درجة فهرنهايت (- 40 °- 107.2 درجة مئوية) ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ·········································································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··············· ···································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة -176.6 درجة مئوية) Hytrel ···································································································································································· 20 درجة -150 درجة فهرنهايت (-12 درجة - 93 درجة مئوية) Kynar ·················································································································································· Kynar ···································· ·············· 10 درجة -200 درجة فهرنهايت (-28.9 درجة - 65.5 درجة مئوية) بولي بروبيلين ················· ··················· 32 ° - 175 ° F (0-79.4 ° C)
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خط الأنابيب وصرف المواد من المضخة بداخلها.ب) ضع المضخة في بيئة عمل نظيفة.ج) قم بتفكيك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، وكوب (3) و (47) ومقعد الكرة (4) من الطرف العلوي لغطاء السائل (5) في تسلسل.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بفك أنبوب الإدخال (11) بحيث تخرج الكأس O (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5).د) حرر البراغي حول غطاءي الموائع لتفكيك الغطاء (5).هـ) حرر برغي الحجاب الحاجز (10) وأزل حلقة الغشاء (7) ، (8) والحاجز (6) من كلا الطرفين.قم بإزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة الختم ذات الشكل الشفة (25).تفكيك أجزاء صمام الهواء و) قم بفك البرغي (39) أولاً ، ثم قم بفك غلاف صمام الهواء (38) ، وحاجز الهواء (42) وحشية الختم (40) ، و (41).ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38).ح) قم بتفكيك الحلقة (29) وأخرج الغطاء النهائي (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة.ط) يمكنك فحص الحشوة من نوع الشفة (33) بعد إخراج البكرة (35) من غلاف صمام الهواء (38) باليدين.تفكيك أجزاء الصمام الدليلي ي) قم بفك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وقم بإزالة الكأس O (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من تجويف غلاف المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال الحشوة من نوع الشفة (20) على قضيب الزناد أو الكوب O (44) على قضيب التوجيه.إعادة تجميع مضخة الحجاب الحاجز خطوات إعادة التجميع للمضخة غير متوافقة مع خطوات التفكيك ، لذلك يُطلب منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء التلامس الخاصة بهم .2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم مما إذا كانت تالفة ، مثل تلف السطح.في حالة تلفها ، يرجى استبدال الجديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في الرسم البياني.4) يجب تثبيت البراغي الموجودة على غطاء السائل بالتناوب بزوايا متقابلة لتحقيق نتيجة إغلاق أفضل.استكشاف الأخطاء وإصلاحها 1. يتم تصريف بعض السوائل من فتحة العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص برغي الحجاب الحاجز بحثًا عن رخاوة 2. توجد فقاعات هواء في سائل المخرج. تحقق من توصيل أنبوب الشفط للتأكد من إحكام الغلق جيدًا.تحقق من الاتصال بين أنبوب الشفط ومشعب السحب من أجل إحكام الإغلاق الجيد.افحص الحلقة O بين مشعب السحب وغطاء السائل. افحص مسامير الحجاب الحاجز بحثًا عن رخاوة 3. انخفاض خرج المضخة تحقق من استقرار إمداد الهواء.تحقق من المدخل / المخرج بحثًا عن أي انسداد.تحقق من الموصلات التي توصل مشعب السحب للتحقق من إحكام الهواء. تأكد من أن الكرة ليست عالقة بالمقعد أو أن الكرة ليست مثبتة بشكل غير صحيح.4. يتم تفريغ الهواء من فتحة العادم في حالة عدم وجود حركة ترددية.افحص حلقة الختم (33) على الصمام المنزلق (35).افحص حلقة الختم (20) على قضيب الزناد (45).افحص حلقة الختم (25) على قضيب وصلة الغشاء
معلومات عنا
BOGEN كشركة ممتصة لنقل السوائل اخترعت أول نظام صمام هواء ثنائي السيراميك في العالم!تحظى بتقدير كبير من قبل العملاء بسبب التكنولوجيا الفريدة الحاصلة على براءة اختراع وخدمة المربية ، والجودة العالية ، والمنطقة الواسعة القابلة للتطبيق ، والاستقرار الممتاز. في عام 2011 ، أنشأت مصنعها في قوانغتشو ، الصين ، بعد تقديم مفهوم الخدمة والتكنولوجيا المتقدمة في الصين.وهي تضم الآن أكثر من 100 وكيل محترف مع فرق خدمة في أكثر من 30 مدينة في الصين.تلبي الخدمة احتياجات العملاء المتنوعة والفردية ، وتقلل من تكلفة صيانتها ، وتحسن كفاءتها. تدير تسويق منتجاتها الفنية للعملاء.إن مشاركة القيمة التكنولوجية المتقدمة ونتائج التكنولوجيا التي تم التحقق من صحتها وخدماتها تعزز شراكتنا مع عملائنا ، مقدم الخدمة الجدير بالثقة لتكنولوجيا السوائل المتطورة!
التعليمات
1. س: هل أنت مصنع أو شركة تجارية؟
ج: نحن مصنع في شنغهاي.
2. س: ما هي مدفوعاتك؟
ج: T / T ، ويسترن يونيون ، L / C إلخ.
3. س: ماذا عن الحزمة؟
a: معيار حالة الخشب الرقائقي التصدير أو الكرتون.
4. س: ما هي مدة الضمان؟
ج: لدينا ضمان لمدة سنة واحدة ، باستثناء الأجزاء القابلة للارتداء.
