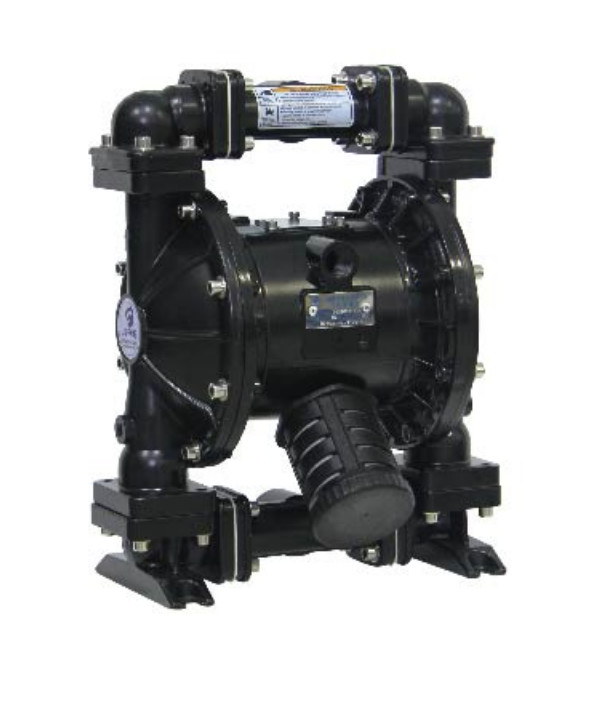

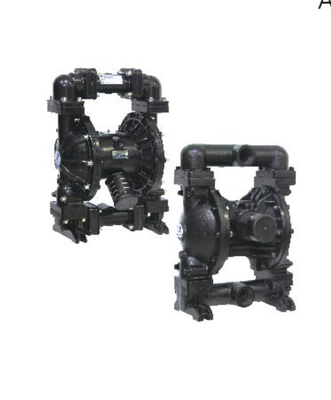

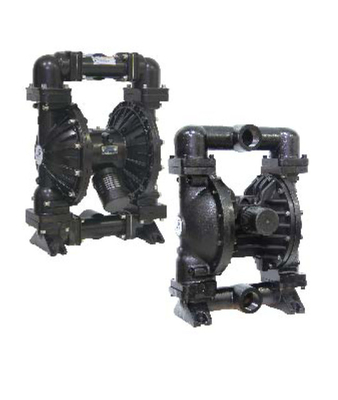

مضخة غاطسة / صب الملاط الفولاذية ذات الحجاب الحاجز 667 لتر / دقيقة 8.3 بار

مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الحركة الترددية للمطاط أو اللدائن الحرارية أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.

وصف عام

مضخة نقل الحجاب الحاجزيوفر حجمًا كبيرًا للتوصيل حتى في ظل ضغط الهواء المنخفض ومجموعة من خيارات توافق المواد المتاحة على الطرق الوعرة. ارجع إلى النموذج ومخطط الخيارات. يتم توفير مضخة BSK مع محرك الهواء المعياري وقسم السوائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السوائل الإيجابي في حجرة السائل باستخدام فرق الضغط في حجرة الهواء.يمكن أن يضمن الصمام الكروي التدفق الأمامي للسوائل.

سيبدأ تدوير المضخة مع تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب.سيبني الخط ويحافظ عليه وسيتوقف عن الدوران بمجرد الوصول إلى أقصى ضغط للخط (يتم إغلاق جهاز التوزيع) وسيستأنف الضخ حسب الحاجة.

تحديد

مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. مادة: يلقي فولاذ

1. مقاومة للانفجار ، صفر تسرب ، عملية بسيطة.

2. القدرة على الخمول ، الشفط الذاتي ، لا تحكم معقد.

3. تنوع المواد ، لا توجد أجزاء دوارة ، تنطبق على حالات تآكل مختلفة.

4. يعتمد الحجاب الحاجز والكرة والمقعد الكروي على مواد مستوردة ذات عمر خدمة أطول.

5. نمطية الصمام الرئيسي ومحرك الهواء.لا مكسور ، سهل الفك والإصلاح.

تطبيقات صناعية

1. مختلف السوائل السامة والقابلة للاشتعال والمتطايرة.

2. العديد من السوائل شديدة الحموضة ، شديدة القلوية وقوية التآكل.

3. وسائط نقل ذات درجة حرارة عالية عند 150 ؛

4. دعم مغذي الضغط لمختلف مكابس الترشيح.

5. تستخدم لاستخراج المياه الحرارية وتداولها.

6. تحميل وتفريغ ناقلات النفط ومستودعات النفط والبضائع النفطية.

7. ضخ المخللات والمربيات والبطاطا المهروسة والشوكولاتة ... إلخ.

8. ضخ الدهانات والصمغ والمواد اللاصقة للأصباغ.

9. تستخدم في مختلف البورسلين ، الصقيل ، الأسمنت ، الملاط ، الملاط.

10. تستخدم لمختلف المطاط ، اللاتكس ، المذيبات العضوية ، حشو.

11. تستخدم لتطهير بارجة ناقلة النفط لامتصاص العمر الداخلي والزيت المتبقي.

12. يستخدم في صناعة الجص ، الخميرة الرقيقة ، الشراب ، دبس السكر.

13. ضخ العمر والرواسب في المناجم والنفق وغيرها.

14. شفط ونقل مختلف الوسائط الخاصة.

أ 50 XX - XXX - X (اختيار النموذج)

شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange

مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال

مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ

مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar

حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)

Acetal ························································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)

Santoprene ········································································································································· (-40 درجة- 107.2 درجة مئوية) ·········· 40 درجة - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) Nitrile ···················································· ······················ 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة) -176.6 ° C) Hytrel · ····························································. ········ -20 ° -150 درجة فهرنهايت (-12 ° - 93 درجة مئوية) Kynar ··················································· ······················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ············ ······················· 32 ° - 175 ° F (0-
