| يضمن:: | 12 شهر | إنتاج: | مضخة الحجاب الحاجز الغاطسة لا تسرب |
|---|---|---|---|
| معدل التدفق الأقصى: | 378 لتر / دقيقة | أقصى رفع: | 70 م |
| إستعمال: | مضخة هواء | ميزة: | كفاءة عالية |
| إبراز: | مضخة غشاء 378L / Min,مضخة غشاء محرك هوائي |
||

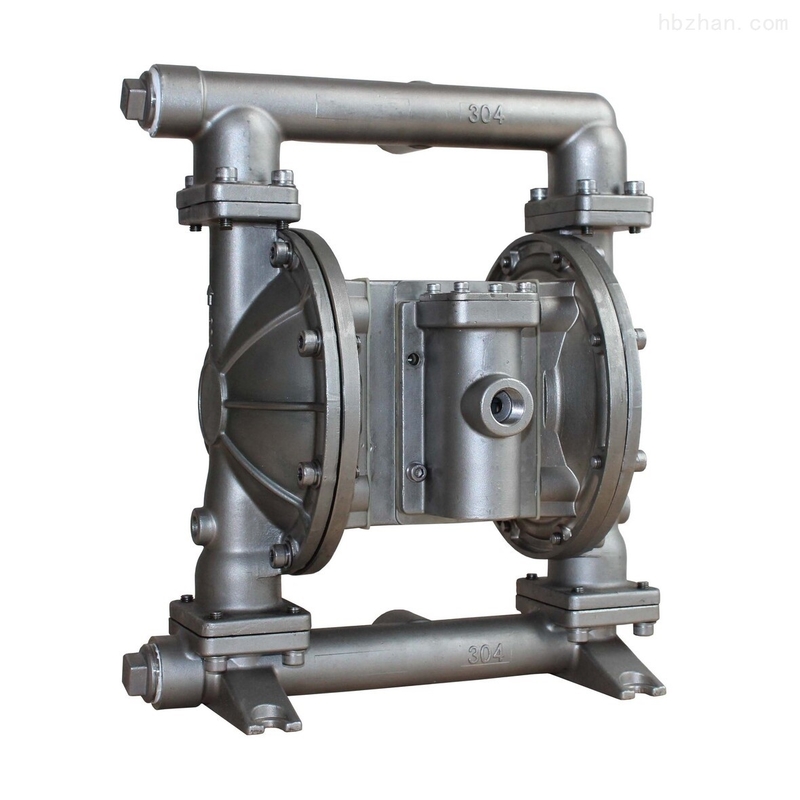

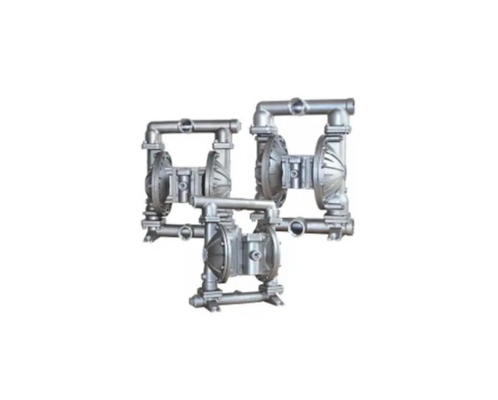

لا تسرب غشاء مضخة غاطسة للصناعة
مقدمة عن مضخة غاطسة غاطسة
توفر مضخة الحجاب الحاجز توصيلًا بكميات كبيرة حتى في ظل ضغط الهواء المنخفض ومجموعة من خيارات توافق المواد المتاحة على الطريق. ارجع إلى النموذج ومخطط الخيارات. يتم توفير المضخة مع محرك الهواء المعياري وقسم السوائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السوائل الإيجابي في حجرة السائل باستخدام فرق الضغط في حجرة الهواء.يمكن أن يضمن الصمام الكروي التدفق الأمامي للسوائل.
سيبدأ تدوير المضخة مع تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب.سيبني الخط ويحافظ عليه وسيتوقف عن الدوران بمجرد الوصول إلى أقصى ضغط للخط (يتم إغلاق جهاز التوزيع) وسيستأنف الضخ حسب الحاجة.
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الحركة الترددية للمطاط أو اللدائن الحرارية أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
معلمات مضخة الحجاب الحاجز الغاطسة
| العنصر | وصف | وحدة | شخصية مرجعية |
| 1 | أقصى ضغط لمدخل الهواء | الآلام والكروب الذهنية | 0.83 |
| 2 | معدل التدفق الأقصى | لتر / دقيقة | 378 |
| 3 | أقصى قدر من الرفع | م | 70 |
| 4 | أقصى ضغط مخرج | الآلام والكروب الذهنية | 0.83 |
| 5 | الحجم الأقصى للجسيمات | مم | 6 |
| 6 | وزن | كلغ | 23 |
| 7 | مستوى الضوضاء | ديسيبل | 70 |
تطبيق مضخة الحجاب الحاجز الغاطسة:
مضخة الحجاب الحاجز الهوائية هي آلة نقل جديدة ، وهي نوع جديد من المضخات.الهواء المضغوط كمصدر للطاقة ، يمكن استخدامه في أي سائل تآكل ، سائل مع جسيمات ، لزوجة عالية ، سائل سهل التقلب ، قابل للاشتعال ، سائل شديد السمية.
مضخة غاطسة بغشاءتحديد
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. المواد: الصلب المصبوب ، Alu ، SS ، PP
أ 2 5 XX - XXX - X (اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)
Acetal ························································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ································ - 40 درجة - 225 درجة فهرنهايت ( -40 °- 107.2 درجة مئوية) ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······································································· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة) -176.6 ° C) Hytrel · ····························································. ······ - 20 درجة -150 درجة فهرنهايت (-12 درجة - 93 درجة مئوية) Kynar ······················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ·········· ····························· 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
وصف عام
متطلبات الهواء والتشحيم
ضغط الهواء المفرط.يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة
تفكيك قسم السوائل
ملاحظة: تستخدم طرز الغشاء فقط غشاءًا أساسيًا (6 أ) وغشاءًا احتياطيًا (6).راجع العرض الإضافي في الرسم التوضيحي لقسم السوائل.
قسم السوائل إعادة تجميع
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خط الأنابيب وصرف المواد من المضخة بداخلها.ب) ضع المضخة في بيئة عمل نظيفة.ج) قم بتفكيك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، وكوب (3) و (47) ومقعد الكرة (4) من الطرف العلوي لغطاء السائل (5) في تسلسل.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بفك أنبوب الإدخال (11) بحيث تخرج الكأس O (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5).د) حرر البراغي حول غطاءي الموائع لتفكيك الغطاء (5).هـ) حرر برغي الحجاب الحاجز (10) وأزل حلقة الغشاء (7) ، (8) والحاجز (6) من كلا الطرفين.قم بإزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة الختم ذات الشكل الشفة (25).تفكيك أجزاء صمام الهواء و) قم بفك البرغي (39) أولاً ، ثم قم بفك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحشية السداد (40) ، و (41).ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38).ح) قم بتفكيك الحلقة (29) وأخرج الغطاء النهائي (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة.ط) يمكنك فحص الحشوة من نوع الشفة (33) بعد إخراج البكرة (35) من غلاف صمام الهواء (38) باليدين.تفكيك أجزاء الصمام الدليلي ي) قم بفك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وقم بإزالة الكأس (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من تجويف غطاء المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال الحشوة من نوع الشفة (20) على قضيب الزناد أو الكأس O (44) على قضيب التوجيه.إعادة تجميع مضخة الحجاب الحاجز: خطوات إعادة التجميع للمضخة غير متوافقة مع خطوات التفكيك ، لذلك يُطلب منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء التلامس الخاصة بهم .2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم لمعرفة ما إذا كانت تالفة ، مثل تلف السطح.في حالة تلفها ، يرجى استبدال الجديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في الرسم البياني.4) يجب تثبيت البراغي الموجودة على غطاء السائل بالتناوب بزوايا متقابلة لتحقيق نتيجة إغلاق أفضل.استكشاف الأخطاء وإصلاحها 1. يتم تصريف بعض السوائل من فتحة العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص برغي الحجاب الحاجز بحثًا عن رخاوة 2. توجد فقاعات هواء في سائل المخرج. تحقق من توصيل أنبوب الشفط للتأكد من إحكام الغلق جيدًا.تحقق من الاتصال بين أنبوب الشفط ومشعب السحب من أجل إحكام الإغلاق الجيد.افحص الحلقة O بين مشعب السحب وغطاء السائل. افحص براغي الحجاب الحاجز بحثًا عن رخاوة 3. انخفاض خرج المضخة تحقق من استقرار إمداد الهواء.تحقق من المدخل / المخرج بحثًا عن أي انسداد.تحقق من الموصلات التي توصل مشعب السحب للتحقق من إحكام الهواء. تأكد من أن الكرة ليست عالقة بالمقعد أو أن الكرة ليست مثبتة بشكل غير صحيح.4. يتم تفريغ الهواء من فتحة العادم في حالة عدم وجود حركة ترددية.افحص حلقة الختم (33) على الصمام المنزلق (35).افحص حلقة الختم (20) على قضيب الزناد (45).افحص حلقة الختم (25) على قضيب وصلة الغشاء.
