تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | مضخة الحجاب الحاجز تعمل بالهواء | أقصى ضغط مخرج: | 0.83 ميجا باسكال |
|---|---|---|---|
| حدود درجة الحرارة: | 32 درجة - 175 درجة فهرنهايت | مستوى الضوضاء: | ＜ 70 ديسيبل |
| ماتيرايل: | ص | وقود: | تعمل بالهواء |
| بناء: | مضخة الحجاب الحاجز | ||
| إبراز: | مضخة غشاء بولي بروبيلين PP,مضخة الحجاب الحاجز 0.83mpa من مادة البولي بروبيلين,مضخة غشاء من مادة البولي بروبيلين تعمل بالهواء |
||

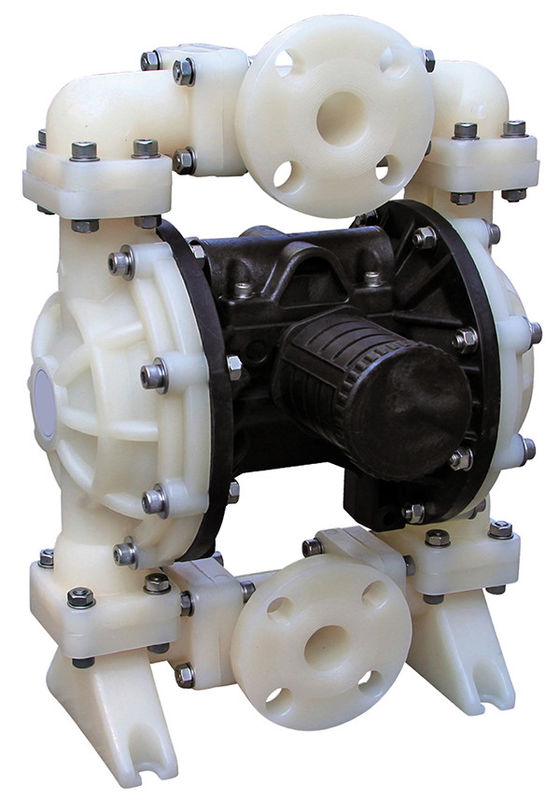

مضخة الحجاب الحاجز المزدوجة التي تعمل بالهواء المضغوط بدون تسرب للطباعة
تحديد
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم a مضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية) يستخدم مزيجًا من الحركة الترددية للمطاط أو اللدائن الحرارية أو الحجاب الحاجز وصمامات مناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
| غرض | وصف | وحدة | شخصية مرجعية |
| 1 | أقصى ضغط لمدخل الهواء | الآلام والكروب الذهنية | 0.83 |
| 2 | معدل التدفق الأقصى | 1 دقيقة | 192 |
| 3 | أقصى قدر من الرفع | م | 70 |
| 4 | أقصى ضغط مخرج | الآلام والكروب الذهنية | 0.83 |
| 5 | الحجم الأقصى للجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | 70 |
أ 2 5 XX - XXX - X (اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى (مادة الحجاب الحاجز / الكرة / الختم)
Acetal ······················································································································ 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ······························· - 40 درجة - 225 درجة فهرنهايت ( -40 - 107.2 ° C) ·········································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··································································································· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·········· ·············································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة -176.6 درجة مئوية) Hytrel · ······································· ············· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ················· ···································· 10 درجة -200 درجة فهرنهايت (-28.9 درجة - 65.5 درجة مئوية) بولي بروبيلين ············································· 32 درجة - 175 درجة فهرنهايت ( 0-79.4 درجة مئوية)
استخدام المنتج
1. ضخ زبدة الفول السوداني ، الكيمتشي ، البطاطس المهروسة ، السجق الأحمر الصغير ، مربى لب التفاح ، الشوكولاتة ، إلخ.
2. ضخ الدهان والصمغ والصبغة.
3 ، المواد اللاصقة والغراء ، يمكن ضخ جميع الأنواع.
4 ، مجموعة متنوعة من البلاط والخزف والطوب والتزجيج الفخاري.
5. بعد حفر بئر الزيت ، قم بضخ الرواسب والجص.
6. ضخ المستحلبات والحشوات المختلفة.
7. ضخ جميع أنواع الأعمار.
8. استخدم المضخة كالناقلة ، ويقوم البارجة بمسح الخزان لامتصاص العمر.
9 القفزات ومسحوق الطين المخمر ، شراب ، سكر كثيف.
10. ضخ المياه من المناجم والأنفاق والأنفاق والإثراء والخبث.ضخ ملاط وملاط الاسمنت.
11 ، مجموعة متنوعة من لب المطاط.
12. المواد الكاشطة المختلفة ، المواد المسببة للتآكل ، البترول والطين ، تنظيف الشحوم والأوعية العامة.
13 ، مجموعة متنوعة من السوائل شديدة السمية والقابلة للاشتعال والمتطايرة.
14 ، مجموعة متنوعة من حمض قوي ، قلوي ، سائل تآكل قوي.
15 ، مجموعة متنوعة من السوائل ذات درجة الحرارة العالية يمكن أن تتحمل 150 درجة مئوية.
16. كجهاز إمداد بالضغط لمرحلة ما قبل لمختلف أجهزة فصل المواد الصلبة والسائلة
1 " مخطط تدفق
أبعاد التثبيت:
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خط الأنابيب وصرف المواد من المضخة بداخلها.ب) ضع المضخة في بيئة عمل نظيفة.ج) قم بتفكيك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، وكوب (3) و (47) ومقعد الكرة (4) من الطرف العلوي لغطاء السائل (5) في تسلسل.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بفك أنبوب الإدخال (11) بحيث تخرج الكأس O (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5).د) حرر البراغي حول غطاءي الموائع لتفكيك الغطاء (5).هـ) حرر برغي الحجاب الحاجز (10) وأزل حلقة الغشاء (7) ، (8) والحاجز (6) من كلا الطرفين.قم بإزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة الختم ذات الشكل الشفة (25).تفكيك أجزاء صمام الهواء و) قم بفك البرغي (39) أولاً ، ثم قم بفك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحشية الإغلاق (40) ، و (41).ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38).ح) قم بتفكيك الحلقة (29) وأخرج الغطاء النهائي (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة.ط) يمكنك فحص الحشوة من نوع الشفة (33) بعد إخراج البكرة (35) من غلاف صمام الهواء (38) باليدين.تفكيك أجزاء الصمام الدليلي ي) قم بفك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وقم بإزالة الكأس O (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من تجويف غطاء المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال الحشوة من نوع الشفة (20) على قضيب الزناد أو الكوب O (44) على قضيب التوجيه.إعادة تجميع مضخة الحجاب الحاجز خطوات إعادة التجميع للمضخة غير متوافقة مع خطوات التفكيك ، لذلك يُطلب منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء التلامس الخاصة بهم .2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم مما إذا كانت تالفة ، مثل تلف السطح.في حالة تلفها ، يرجى استبدال الجديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في الرسم البياني.4) يجب تثبيت البراغي الموجودة على غطاء السائل بالتناوب بزوايا متقابلة لتحقيق نتيجة إغلاق أفضل.استكشاف الأخطاء وإصلاحها 1. يتم تصريف بعض السوائل من فتحة العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص برغي الحجاب الحاجز بحثًا عن رخاوة 2. توجد فقاعات هواء في سائل المخرج. تحقق من توصيل أنبوب الشفط للتأكد من إحكام الغلق بشكل جيد.تحقق من الاتصال بين أنبوب الشفط ومشعب السحب من أجل إحكام الإغلاق الجيد.افحص الحلقة O بين مشعب السحب وغطاء السائل. افحص مسامير الحجاب الحاجز بحثًا عن رخاوة 3. انخفاض خرج المضخة تحقق من استقرار إمداد الهواء.تحقق من المدخل / المخرج بحثًا عن أي انسداد.افحص الموصلات التي توصل مشعب السحب للتحقق من إحكام الهواء. تأكد من أن الكرة ليست عالقة بالمقعد أو أن الكرة ليست مثبتة بشكل غير صحيح.4. يتم تفريغ الهواء من فتحة العادم في حالة عدم وجود حركة ترددية.افحص حلقة الختم (33) على الصمام المنزلق (35).افحص حلقة الختم (20) على قضيب الزناد (45).افحص حلقة الختم (25) على قضيب وصلة الغشاء
