| اسم: | غشاء مضخة السائلة | نوع: | فتيلة ذاتية |
|---|---|---|---|
| maximum flow معدل: | 378l / دقيقة | الحد الأقصى للرفع: | 20 ( |
| استعمال: | مياه الصرف الصحي | ميزة: | فعالية عال |
| إبراز: | مضخة الحجاب الحاجز المزدوج,مضخة الحجاب الحاجز مزدوجة المفعول |
||

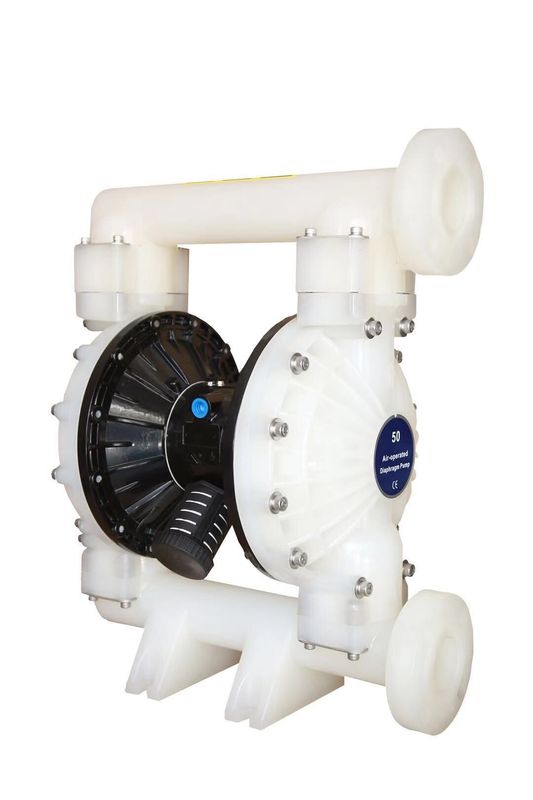

مضخة سائلة غشاء مياه الصرف الصحي / مضخة فتيلة غشاء الماء الذاتي
مضخة الحجاب الحاجز السائل العمل المبدأ
في غرفتي المضخة المتماثلتين المجهزتين بأغشية ، متصلة بساق مركزي للثنائيات. يأتي الهواء المضغوط من صمام مدخل المضخة ، ويدخل في تجويف واحد ، ويدفع حركة الحجاب الحاجز ، والغازات المنبعثة من تجويف آخر. بمجرد الوصول إلى الوجهة ، ستقوم مكونات توزيع الغاز بضغط الهواء تلقائيًا في غرفة أخرى ، ودفع الحجاب الحاجز إلى الاتجاه المعاكس ، مما يجعل تزامن غشاءين مستمرًا لحركة الترددية.
ينتقل الهواء المضغوط إلى الصمام ، ويحول الحجاب الحاجز إلى الحركة اليمنى ، ويدخل شفط الغرفة إلى الداخل ، ويدفع الكرة إلى الغرفة ، ويغلق صمام الكرة لأسفل بسبب الاستنشاق ، والوسائط التي يتم تفريغها بالبثق ، وفتح صمام الكرة وعند في الوقت نفسه أغلق صمام الكرة ، ومنع التدفق الخلفي ، وبالتالي لجعل المتوسطة بلا توقف من مدخل استنشاق ، خروج الخروج.
الحجاب الحاجز السائل مضخة المعلمات
| بند | وصف | وحدة | الرقم المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 378 |
| 3 | الحد الأقصى للرفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 6 |
| 6 | وزن | كلغ | 23 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
تطبيق مضخة الحجاب الحاجز السائل:
مضخة الحجاب الحاجز الهوائية هي آلة نقل جديدة ، والتي هي نوع جديد من المضخة. الهواء المضغوط كمصدر للطاقة ، يمكن استخدامه في أي سائل تآكل ، سائل مع جسيم ، لزوجة عالية ، سائل سهل التقلب ، قابل للاشتعال ، شديد السمية.
A 2 5 XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
Santoprene ······································ -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ···································· ········ 40 ° - 220 ° F (4.4 درجة - 104 درجة مئوية) النتريل ······················· ··················· ، 10 درجة فهرنهايت - 180 درجة فهرنهايت (-12 درجة - 82 درجة مئوية) فيتون ·········· ······································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ···································· ······--20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·························· ··················· 10 ° -200 ° F (-28.9 درجة - 65.5 درجة مئوية) البولي بروبلين ·········· ····························· 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خطوط الأنابيب واستنزاف المواد من المضخة في الداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) فك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، O الكأس (3) و (47) ومقعد الكرة (4) من الطرف العلوي من غطاء السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأسًا على عقب وفكّ أنبوب المدخل (11) حتى يتم إخراج O الكأس (3) و (47) ، مقعد الكرة (4) والكرة (2) من غطاء المائع (5). د) الافراج عن البراغي حول قبعات اثنين من السوائل لتفكيك الغطاء (5). هـ) قم بتحرير المسمار الحاجز (10) وإزالة غسالة الحجاب الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة ختم الشكل الشفة (25). تفكيك الأجزاء الخاصة بصمام الهواء f) قم بفك البراغي (39) أولاً ، ثم قم بفك غلاف غلاف صمام الهواء (38) ، وإرباك الهواء (42) وحشية الختم (40) ، و (41). ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38). ح) فك حزام السير (29) واخراج غطاء نهاية الحد (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. يمكنك فحص العبوة من نوع الشفة (33) بعد إخراج بكرة التخزين المؤقت (35) من غلاف صمام الهواء (38) باليد. تفكيك الأجزاء الخاصة بالصمام التجريبي j) قم بفك 4 براغي (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال عبوة الشفاه (20) على قضيب الزناد أو كوب O (44) على قضيب الدليل. إعادة تجميع مضخة الحجاب الحاجز تتعارض خطوات إعادة التجميع للمضخة مع خطوات التفكيك ، لذا يرجى منكم الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء الاتصال الخاصة بهم ، . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل تلف السطح. في حالة تلفها ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه شفة عبوة الشفاه (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السائل بالتناوب بواسطة زوايا متقابلة لتحقيق نتيجة إحكام أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. التحقق من المسمار الحجاب الحاجز لترهل 2. هناك فقاعات الهواء في السائل منفذ تحقق من اتصال أنبوب الشفط لختم جيدة. تحقق من الاتصال بين أنبوب الشفط ومشعب السحب للحصول على ختم جيد. تحقق من حلقة O بين مشعب السحب وغطاء المائع فحص مسامير الحجاب الحاجز للتأكد من رخاوة 3. انخفاض الناتج مضخة تحقق من إمدادات الهواء مستقرة. تحقق من مدخل / مخرج عن أي انسداد. فحص الموصلات التي تربط مشعب السحب للتأكد من عدم ثباتها على المقعد أو أن الكرة ليست مثبتة بشكل صحيح. 4. يتم تفريغ الهواء من فتحة العادم عند عدم وجود حركة ترددية. تحقق حلقة الختم (33) على صمام منزلق (35). تحقق حلقة الختم (20) على قضيب الزناد (45). تحقق حلقة الختم (25) على قضيب رابط الحجاب الحاجز
