تفاصيل المنتج:
شروط الدفع والشحن:
|
| استعمال: | مادّة كيميائيّة | الضغط: | ضغط منخفض |
|---|---|---|---|
| تطبيق: | مياه الصرف الصحي، والمواد الكيميائية، الأغذية | بناء: | مضخة الحجاب الحاجز |
| اسم المنتج: | مضخة غشاء مزدوج تعمل بالهواء | مواد: | الفولاذ المقاوم للصدأ |
| إبراز: | تعمل الهواء مضخة الحجاب الحاجز المزدوج,مضخة الحجاب الحاجز المزدوج |
||

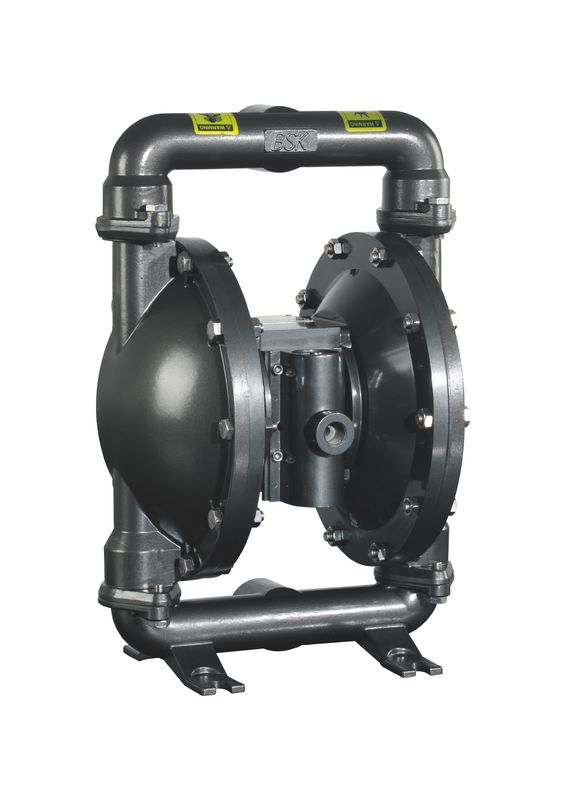

مدفوعة الهواء الحرارية البلاستيك مضخة الحجاب الحاجز الألومنيوم بلاط السيراميك
مضخة غشاء الهواء (تعرف أيضًا باسم مضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من العمل التبادلي لمطاط أو لدن بالحرارة أو teflondiaphragm وصمامات مناسبة على جانبي الحجاب الحاجز (صمام فحص ، صمامات فراشة) أو صمامات رفرف أو أي شكل آخر من أشكال صمامات الإغلاق) لضخ السوائل.
وصف المنتج:
مدخل الهواء | 3 / 4-14NPTF-1 |
منفذ السوائل | 2-11-1 / 2NPTF-1، Rp2-11BSP |
مدخل السوائل | 2-11-1 / 2NPTF-1، Rp2-11BSP |
ماكس. تدفق | 600L / دقيقة |
ماكس. رئيس | 70M |
ماكس. شد فتيلة ذاتية (جافة) | 4.5M |
ماكس. ضغط جوي | 8.3bar |
ماكس. قطر الجسيمات | 7MM |
ماكس. أبعاد التثبيت | 414 × 544 × 332mm |
وزن | 23KG |
الضوضاء | <80DB |
مواصفات
مضخة غشاء الهواء
1. غير تسرب
2. أداء جيد فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: يلقي الصلب ، ألو ، SS ، PP
مواصفات المنتج
| 1 | تضمن المواد الخزفية للصمام الرئيسي والصمام العكسي عمرًا أطول ومزيدًا من الاستقرار والعمل في الهواء المضغوط القذر (في معظم الحالات ، يصبح فلتر الهواء خيارًا). |
| 2 | بدون جليد مع كاتم الصوت. التصميم المبتكر مع مساحة العادم للمضخة ، وبعض من كاتم الصوت في الداخل ، وهذا يجعل مخرج الهواء على نحو سلس.) |
| 3 | الأجزاء الخارجية من المضخة كلها مصنوعة من الألومنيوم المصبوب والمغطى بالبيئة المحمية ، مما يجعل المضخة ذات مظهر أنيق. |
| 4 | سعة التدفق الكبيرة. التصميم المبتكر للغرفة يزيد من قدرة التدفق. تعديل سلس مع صمام مدخل ، أو حتى إغلاق الصمام ، دون إتلاف المضخة. |
| 5 | انخفاض استهلاك الهواء المضغوط. التصميم المبتكر لنظام تدفق الهواء ، يقلل من استخدام الهواء المضغوط لتحقيق أقصى قدر من الأداء. |
| 6 | خفيفة وصغيرة الحجم ، المنقولة. |
| 7 | نمطية من صمام رئيسي ومحرك الهواء. لا كسر ، سهلة لتفكيك وإصلاح. |
| 8 | التصميم الأمثل يقلل بشكل كبير من عدد المكونات الإجمالي للمضخة. تحسين الأداء بشكل كبير ، ومساعدة للصيانة. |
| 9 | بالنسبة لتنوع الطاقة ، تقل سعة تدفق المضخة الهوائية عادة عن المضخة الكهربائية ، ولكن مضخة BSK قابلة للتشغيل في سلسلة في ظروف معينة. هذا يمكن أن تلبي إلى حد كبير طلب العملاء. |
| 10 | التصميم المبتكر للهيكل الختم والمواد ، يحل تماما تسرب داخل أو خارج. |
| 11 | يمكن بدء تشغيل مضخة BSK بضغطة هواء منخفضة (يمكن فقط لمضخة الهواء 1.5 كجم بدء تشغيل مضخة BSK). |

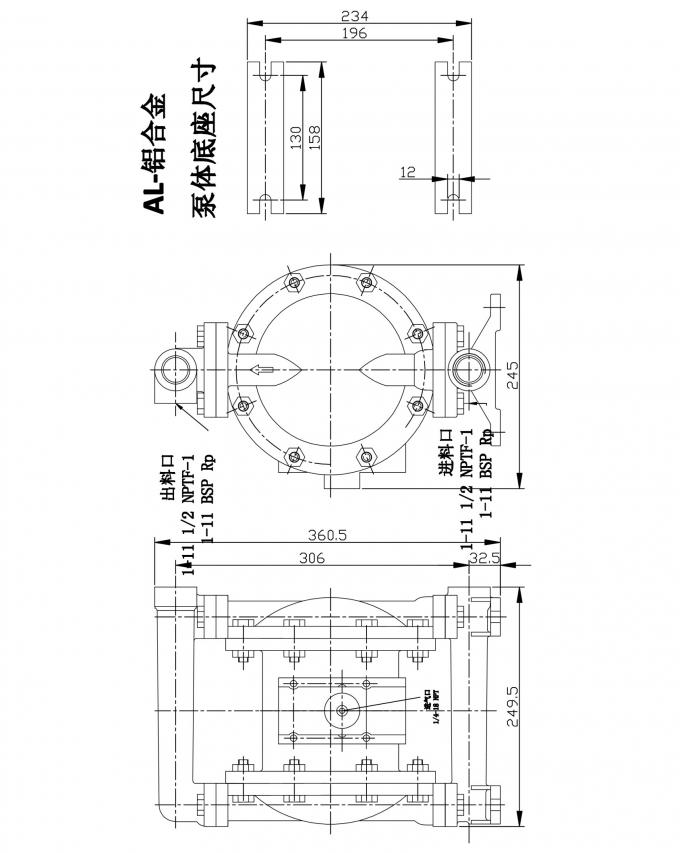

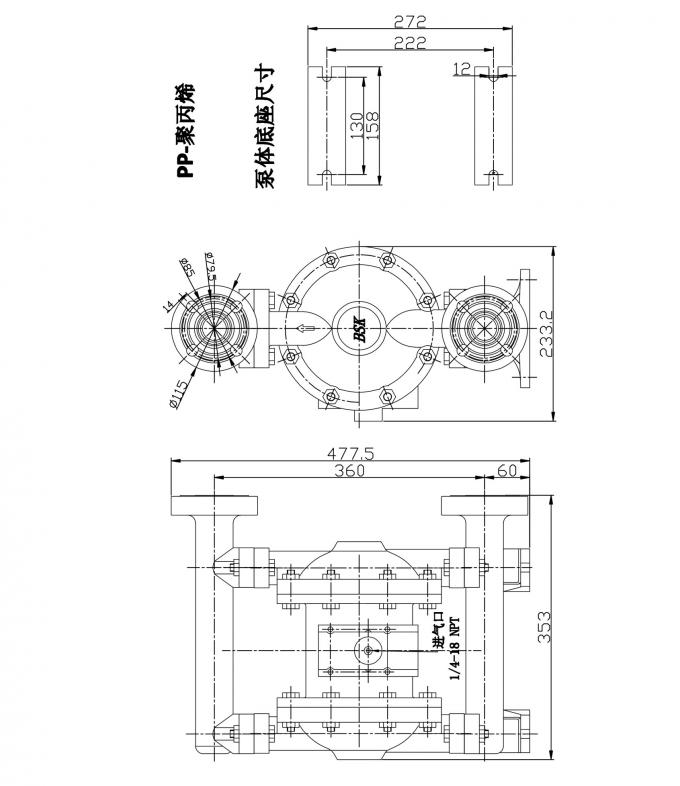

2 "مخطط التفريغ
عملية التثبيت والصيانة:
قراءة وفهم واتباع هذه المعلومات لتفادي الإصابة وتلف الممتلكات
لا تتجاوز الحد الأقصى لضغط الهواء الداخل كما هو موضح في لوحة طراز المضخة.
لا يمكن استخدام ضغط الحد المحدد في الدليل في تشغيل المضخة ، وإلا فإن الإصابات الشخصية أو تلف المضخة أو فقدان الممتلكات سوف ينشأ عن ضغط الهواء الزائد.
شرارة ثابتة. يمكن أن يسبب الانفجار مما أدى إلى إصابة خطيرة أو وفاة. المضخة الأرضية ونظام الضخ.
قد تحتوي التصريفات من المضخة على شوائب ، مما قد يتسبب في إصابة خطيرة. يمكن صرف التصريفات عبر الأنابيب من موقع العمل وحول المشغل.
حتى إذا تمزق الحجاب الحاجز ، فيمكنه أيضًا تفريغ المادة بالقوة من كاتم الصوت العادم.
الضغط الخطير. يمكن أن يؤدي إلى إصابة خطيرة أو أضرار في الممتلكات. لا تقم بتنظيف أو تنظيف مضخة أو خراطيم أو صمام صرف أثناء الضغط على النظام. افصل خط إمداد الهواء وخفف الضغط من الجهاز عن طريق فتح صمام أو جهاز صرف و / أو بعناية وببطء إزالة خرطوم أو أنبوب المخرج من المضخة.
مواد خطيرة. يمكن أن يسبب أضرارا خطيرة في هيئة المحلفين أو الممتلكات. لا تحاول إعادة المضخة إلى المصنع أو مركز الخدمة الذي يحتوي على مواد خطرة. يجب أن تمتثل ممارسات المناولة الآمنة للقوانين المحلية والوطنية ومتطلبات رمز السلامة.
خطر الانفجار: بعض الطُرز ، مع بعض الأجزاء التي تتلامس فيها السوائل ، مصنوعة من الألمنيوم ، لذا لا يمكن استخدامها مع تراي كلورو إيثان أو كلوريد الميثيلين أو مذيبات هيدروكربونية أخرى مهلجنة ، وإلا فقد تتفاعل وتتسبب في حدوث انفجار.
تحقق من التوافق الكيميائي للأجزاء المبللة بالمضخة والمادة التي يتم ضخها أو مسحها أو إعادة تدويرها. قد يتغير التوافق الكيميائي مع تغير درجة حرارة وتركيز المادة (المواد) الكيميائية داخل المواد التي يتم ضخها أو مسحها أو تدويرها. من أجل توافق السوائل المحددة ، راجع الشركة المصنعة للمواد الكيميائية.
تعتمد درجات الحرارة القصوى على الإجهاد الميكانيكي فقط. بعض المواد الكيميائية سوف تقلل إلى حد كبير درجة حرارة التشغيل الآمنة. استشر الشركة المصنعة للمواد الكيميائية للتوافق الكيميائي وحدود درجة الحرارة.
تأكد من أن جميع مشغلي هذا الجهاز قد تم تدريبهم على وجه التحديد ، واستوعبوا ممارسات التشغيل الآمنة وفهموا قيود المعدات. وهم يعرفون كيفية ارتداء معدات الوقاية الشخصية إذا لزم الأمر.
لا تستخدم المضخة للدعم الهيكلي لنظام الأنابيب. تأكد من دعم مكونات النظام بشكل صحيح لمنع الضغط على جزء المضخة
لا بد من منع الأضرار غير الضرورية للمضخة. إذا كان يجب أن يظل خاملاً لفترة طويلة ، فيرجى تنظيفه جيدًا بعد كل استخدام.
وصف عام
توفر مضخة الحجاب الحاجز BSK تسليمًا عاليًا للحجم حتى عند ضغط الهواء المنخفض ومجموعة الطرق المتاحة لخيارات توافق المواد. الرجوع إلى نموذج وخريطة المخطط. يتم تزويد مضخة BSK بمحرك الهواء المعياري وقسم السائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.
سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز إلغاء الضبط) وسيستأنف الضخ حسب الحاجة.
متطلبات الهواء والتزييت
الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة

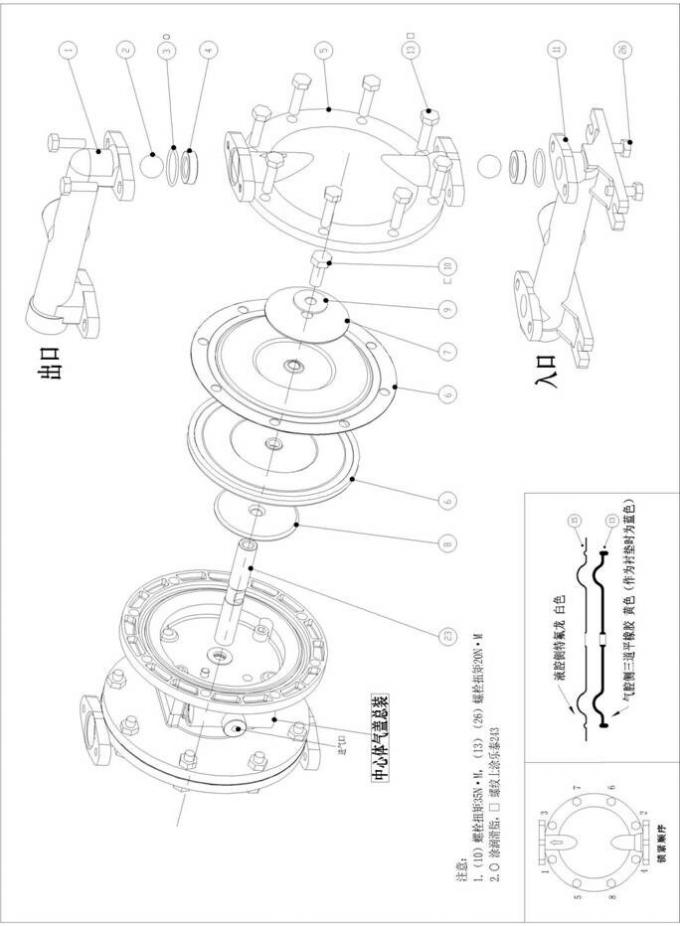

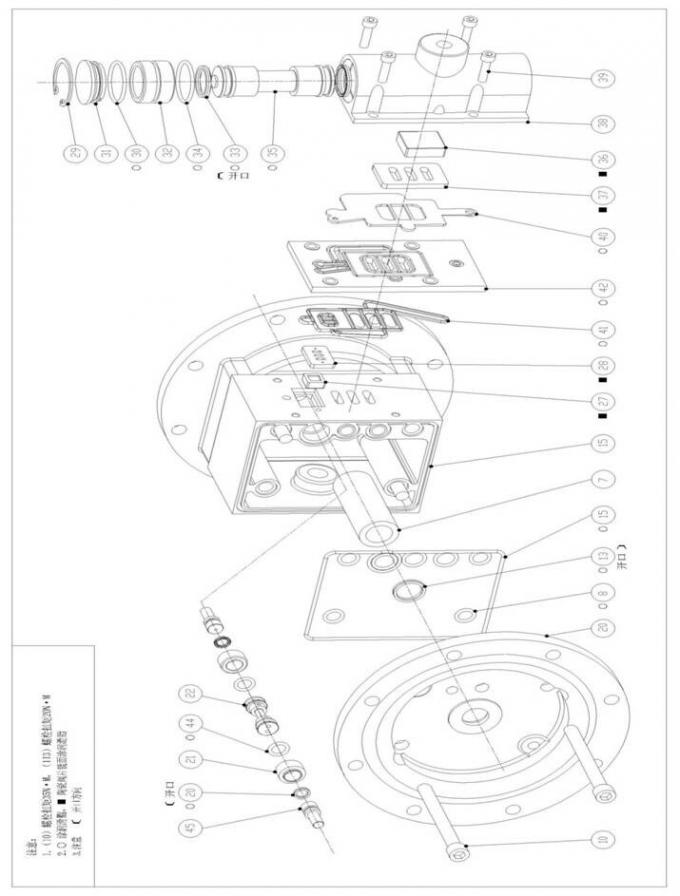

قسم السوائل disassembly
ملاحظة: نماذج الحجاب الحاجز فقط تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). الرجوع إلى aux iliary عرض في التوضيح قسم السوائل.
قسم السوائل إعادة تصنيعها
