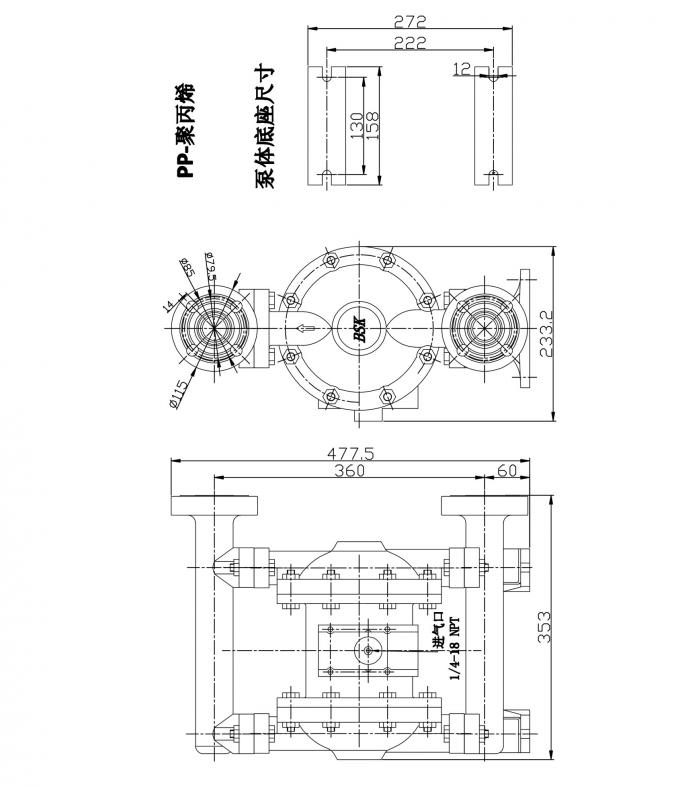

مضخة الغشاء المزدوجة المقاومة للتآكل والمحمولة بالهواء 353 × 477.5 × 233.2 ملم

مضخة الغشاء المزدوجة المقاومة للتآكل والمحمولة بالهواء 353 × 477.5 × 233.2 ملم

الهواء مدفوعة مضخة الحجاب الحاجز مقدمة مزدوجة

تم تصميم مضخات الحجاب الحاجز التي تعمل بالهواء (AOD) لحل العديد من المشكلات التي تواجه المضخات في موقع العمل. سواءً كان لديك مساحة محدودة ، أو تقوم بنقل السوائل ذات المواد الصلبة المختلطة أو التراكيب ، أو تحتاج إلى نظام مضخة فتيلة آمن لعملك ، فإن مضخات AOD لدينا توفر حلاً محمولًا لإنجاز المهمة.

يعمل الإزاحة الإيجابية ، التي تعمل من خلال حجرة السوائل ذات الحجاب الحاجز المزدوج ، على فراغ في الهواء ، وبدء فتيلة سريعة بأقل جهد ممكن. بمجرد أن تستعد ، تكون مضخات الحجاب الحاجز التي تعمل بالهواء قادرة على تمرير ما يصل إلى 1 بوصة من المواد الصلبة (ما يصل إلى 90٪ من التركيبة الصلبة) والسوائل شديدة اللزوجة مع تصنيفات تتجاوز 25000 نقطة مكعب. مناولة السوائل AOD للمضخات وقابلية حملها وقوة تحملها تجعلها مضخة متعددة الاستخدامات لأي تطبيق وظيفة.


يحركها الهواء مضخة الحجاب الحاجز مزدوجة الوصف:

مواصفات

مضخة غشاء الهواء
1. غير تسرب
2. أداء جيد فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: يلقي الصلب ، ألو ، SS ، PP

الوضعية

يمكن أن تمتص المضخة مختلف الأحماض القوية والسائلة القلوية والمسببة للتآكل.

وصف عام

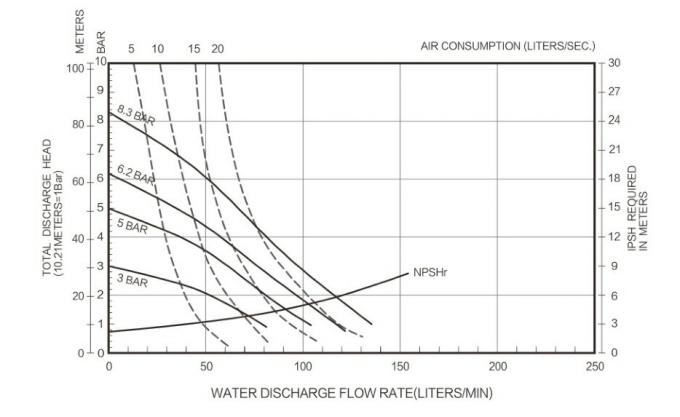

توفر مضخة الحجاب الحاجز BSK تسليمًا عاليًا للحجم حتى عند ضغط الهواء المنخفض ومجموعة الطرق المتاحة لخيارات توافق المواد. الرجوع إلى نموذج وخريطة المخطط. يتم تزويد مضخة BSK بمحرك الهواء المعياري وقسم السائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.

سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز إلغاء الضبط) وسيستأنف الضخ حسب الحاجة.

متطلبات الهواء والتزييت

الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.

• يجب استخدام مرشح قادر على ترشيح جزيئات أكبر من 50 ميكرون على الهواء. لا يوجد أي تزييت مطلوب بخلاف زيوت التشحيم "O" التي يتم تطبيقها أثناء التجميع أو الإصلاح.
• إذا كان الهواء المشحم موجودًا ، فتأكد من توافقه مع الحلقات والأختام "O" في قسم محرك الهواء بالمضخة.

تعليمات التشغيل

• احرص دائمًا على ضخ المضخة بمذيب متوافق مع المادة التي يتم ضخها إذا كانت المادة التي يتم ضخها عرضة "للإعداد" عندما لا تكون قيد الاستخدام لفترة من الوقت.
• افصل مصدر الهواء عن المضخة إذا كان غير نشط لبضع ساعات.
• لا يخضع حجم المواد الخارجة فقط للإمداد بالهواء وإنما أيضًا لإمدادات المواد المتوفرة في المدخل. يجب ألا تكون أنابيب إمداد المواد صغيرة جدًا أو مقيدة. تأكد من عدم استخدام الخرطوم الذي قد ينهار.
• عند استخدام مضخة الحجاب الحاجز في وضع التغذية القسرية (مدخل غمرته المياه) ، يوصى بتثبيت "فحص الصمام" في مدخل الهواء.
• ثبت أرجل مضخة الحجاب الحاجز على سطح مناسب للتأمين ضد التلف الناتج عن الاهتزاز.

اعمال صيانة

• يرجى الرجوع إلى المكون التخطيطي في رسومات التجميع للبحث عن الأرقام التسلسلية وأجزاء الأجزاء وفهم معلومات الأجزاء وحزمة خدمة الصيانة.
• يتم تمييز بعض أجزاء BSK على أنها "أجزاء تآكل" ، والتي يمكن أن تؤدي إلى تقليل سرعة الخدمة وتقليل وقت التوقف عن العمل.
• تنقسم مجموعات الخدمة إلى خدمتين منفصلتين لمضخة الحجاب الحاجز: 1. قسم الهواء ، 2. قسم السوائل. يتم تقسيم FluID SEC -TION أكثر لتتناسب مع خيارات المواد النموذجية للجزء.
• توفير سطح عمل نظيف لحماية الأجزاء المتحركة الداخلية الحساسة من التلوث من الأوساخ والمواد الغريبة أثناء تفكيك الخدمة وإعادة التجميع.
• احتفظ بسجلات جيدة لنشاط الخدمة وقم بتضمين المضخة في برنامج الصيانة المنعش.
• قبل التفكيك ، يتم إفراغ المواد الملتقطة في منفذ الإخراج عن طريق تحويل المضخة رأسًا على عقب لتصريف المواد من المضخة.

قسم السوائل disassembly

• إزالة المشعب العلوي والسفلي (1) و (11).
• انزع الكرة (2) ، حلقة "O" (3) (47) ومقعد الكرة (4).
• انزع غطاء السائل (5).

ملاحظة: نماذج الحجاب الحاجز فقط تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). الرجوع إلى aux iliary عرض في التوضيح قسم السوائل.

• قم بفك المسمار (10) ، والغسالة (9) ، والحجاب الحاجز (6A ، 6) وغسالة الحجاب الحاجز (7 ، 8).
  ملاحظة: لا تخدش أو تشوه سطح (23) قضيب غشائي.

قسم السوائل إعادة تصنيعها

• إعادة التجمع بترتيب عكسي.
• تنظيف وفحص جميع الأجزاء. استبدال الأجزاء التالفة أو التالفة بأجزاء جديدة كما هو مطلوب.
• تليين (23) قضيب الحجاب الحاجز و 25) حلقة "Y" مع الشحوم.
• إصلاح قضيب الحجاب الحاجز (23) مع أداة التثبيت المساعدة.
• قبل التثبيت النهائي للبراغي والصواميل ، يرجى تحديد ما إذا كان الحجاب الحاجز (6A ، 6) محاذيًا لغطاء السائل (5) بشكل صحيح لتجنب التواء الحجاب الحاجز.
• بالنسبة للطرز التي تستخدم الحجاب الحاجز Teflon: يتم تثبيت ثلاثة أغشية مطاطية (6) على الجانب ، والتي تتميز بـ "غرفة الهواء" AIRS SIDE ، في مواجهة جسم المضخة.
• قم ببدء المضخة ، والتحقق من التثبيت والختم بعد تشغيله لفترة من الوقت.
