تفاصيل المنتج:
شروط الدفع والشحن:
|
| إنتاج: | الغاطسة مضخة الحجاب الحاجز | وزن: | 12.3 كجم |
|---|---|---|---|
| ميزة: | جيد فتيلة الذاتي | الحد الأقصى لحجم الجسيمات: | 3mm |
| استعمال: | مادّة كيميائيّة | الضغط: | ضغط مرتفع |
| إبراز: | تعمل مضخة الهواء مزدوجة الحجاب الحاجز,مضخة الحجاب الحاجز التوأم |
||
فراغ الهوائية آرو مضخة غشاء مضخة غشاء غشاء

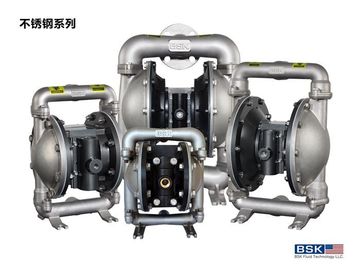

مواصفات مضخة غاطسة غاطس آرو
مضخة غشاء الهواء
1. غير تسرب
2. أداء جيد فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
مقدمة غاطس مضخة الحجاب الحاجز آرو
مضخة الحجاب الحاجز الهوائية (تُعرف أيضًا باسم مضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية ) التي تستخدم مزيجًا من الحركة التبادلية لمطاط أو لدن بالحرارة أو teflondiaphragm وصمامات مناسبة على جانبي الحجاب الحاجز أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من أشكال إغلاق الصمامات) لضخ السوائل.
معلمات مضخة الحجاب الحاجز الغاطسة آرو
| بند | وصف | وحدة | الرقم المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 192 |
| 3 | الحد الأقصى للرفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
Aro الغاطسة مضخة الحجاب الحاجز المزايا الرئيسية
1 ، بسبب استخدام القوة الجوية ، تدفق يتغير تلقائيا وفقا لمقاومة التصدير. وهو مناسب لسائل اللزوجة العالية.
2 ، في بيئة قابلة للاشتعال والانفجار ، المضخة موثوقة ومنخفضة التكلفة ، لن تنتج شرارة وليس ارتفاع درجة الحرارة ،
3 ، حجم المضخة صغير ، سهل الحركة ، لا يحتاج إلى أساس ، تركيب مناسب واقتصاد. يمكن استخدامها كمضخة نقل متحركة.
4 ، عندما يكون هناك مخاطر ، وتجهيز المواد المسببة للتآكل ، يمكن فصل مضخة الحجاب الحاجز تماما مع الخارج.
5 ، قوة القص مضخة منخفضة ، والتأثير البدني إلى متوسطة صغيرة ، ويمكن استخدامها لنقل السوائل الكيمياء غير المستقرة.
تطبيق مضخة الحجاب الحاجز الهواء
يتم تطبيقه على نطاق واسع في معالجة مياه الصرف الصحي ، الصناعة الكيميائية ، البتروكيماويات
الصناعة ، اللوحة ، السيراميك ، حماية البيئة ، الطباعة والصباغة ، إلخ. للتعامل مع جميع أنواع
السوائل المسببة للتآكل ، المتطايرة ، القابلة للاشتعال ، السامة مع الجزيئات واللزوجة العالية.
A 2 5 XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ····································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
سانتوبرين ···································· 40 درجة - 107.2 درجة مئوية) تفلون ······························· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) النتريل ·················· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······ ································ Hytrel · ················································ -20 ° -150 ° F (-12 ° - 93 ° C) كينار ······················· ··············· 10 ° -200 ° F (-28.9 درجة - 65.5 درجة مئوية) البولي بروبلين ····· ·················· 32 ° - 175 ° فهرنهايت (0-79.4 درجة مئوية)
1 " مخطط التدفق
أبعاد التثبيت :
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خطوط الأنابيب واستنزاف المواد من المضخة في الداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) فك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، O الكأس (3) و (47) ومقعد الكرة (4) من الطرف العلوي من غطاء السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأسًا على عقب وفكّ أنبوب المدخل (11) حتى يتم إخراج O الكأس (3) و (47) ، مقعد الكرة (4) والكرة (2) من غطاء المائع (5). د) الافراج عن البراغي حول قبعات اثنين من السوائل لتفكيك الغطاء (5). هـ) قم بتحرير المسمار الحاجز (10) وإزالة غسالة الحجاب الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة ختم الشكل الشفة (25). تفكيك الأجزاء الخاصة بصمام الهواء f) قم بفك البراغي (39) أولاً ، ثم قم بفك غلاف غلاف صمام الهواء (38) ، وإرباك الهواء (42) وحشية الختم (40) ، و (41). ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38). ح) فك حزام السير (29) واخراج غطاء نهاية الحد (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. يمكنك فحص العبوة من نوع الشفة (33) بعد إخراج بكرة التخزين المؤقت (35) من غلاف صمام الهواء (38) باليد. تفكيك الأجزاء الخاصة بالصمام التجريبي j) قم بفك 4 براغي (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال عبوة الشفاه (20) على قضيب الزناد أو كوب O (44) على قضيب الدليل. إعادة تجميع مضخة الحجاب الحاجز تتعارض خطوات إعادة التجميع للمضخة مع خطوات التفكيك ، لذا يرجى منكم الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء الاتصال الخاصة بهم ، . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل تلف السطح. في حالة تلفها ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه شفة عبوة الشفاه (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السائل بالتناوب بواسطة زوايا متقابلة لتحقيق نتيجة إحكام أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. التحقق من المسمار الحجاب الحاجز لترهل 2. هناك فقاعات الهواء في السائل منفذ تحقق من اتصال أنبوب الشفط لختم جيدة. تحقق من الاتصال بين أنبوب الشفط ومشعب السحب للحصول على ختم جيد. تحقق من حلقة O بين مشعب السحب وغطاء المائع فحص مسامير الحجاب الحاجز للتأكد من رخاوة 3. انخفاض الناتج مضخة تحقق من إمدادات الهواء مستقرة. تحقق من مدخل / مخرج عن أي انسداد. فحص الموصلات التي تربط مشعب السحب للتأكد من عدم ثباتها على المقعد أو أن الكرة ليست مثبتة بشكل صحيح. 4. يتم تفريغ الهواء من فتحة العادم عند عدم وجود حركة ترددية. تحقق حلقة الختم (33) على صمام منزلق (35). تحقق حلقة الختم (20) على قضيب الزناد (45). تحقق حلقة الختم (25) على قضيب رابط الحجاب الحاجز
