تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مضخة الحجاب الحاجز الهوائية | يضمن:: | سنة واحدة |
|---|---|---|---|
| أقصى ضغط مخرج: | 0.83 ميجا باسكال | ميزة: | عدم التسرب |
| إستعمال: | المواد الكيميائية | الوقود: | هواء مضغوط |
| بنية: | مضخة الحجاب الحاجز | نظرية: | مضخة الحجاب الحاجز تعمل بالهواء |
| مواد: | بلاستيك | يكتب: | الحجاب الحاجز |
| ماكس تدفق: | 156 لتر / م | ||
| إبراز: | 3 بوصة مضخة الحجاب الحاجز الهواء,مضخة غاطسة غاطسة |
||

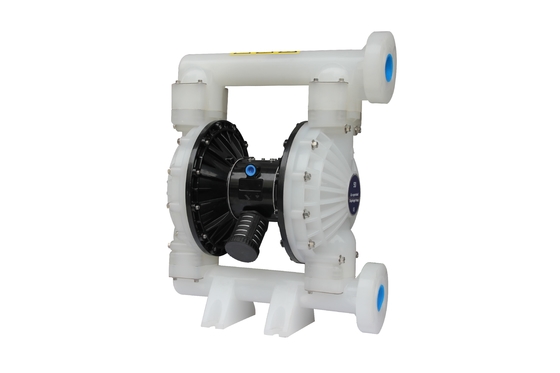

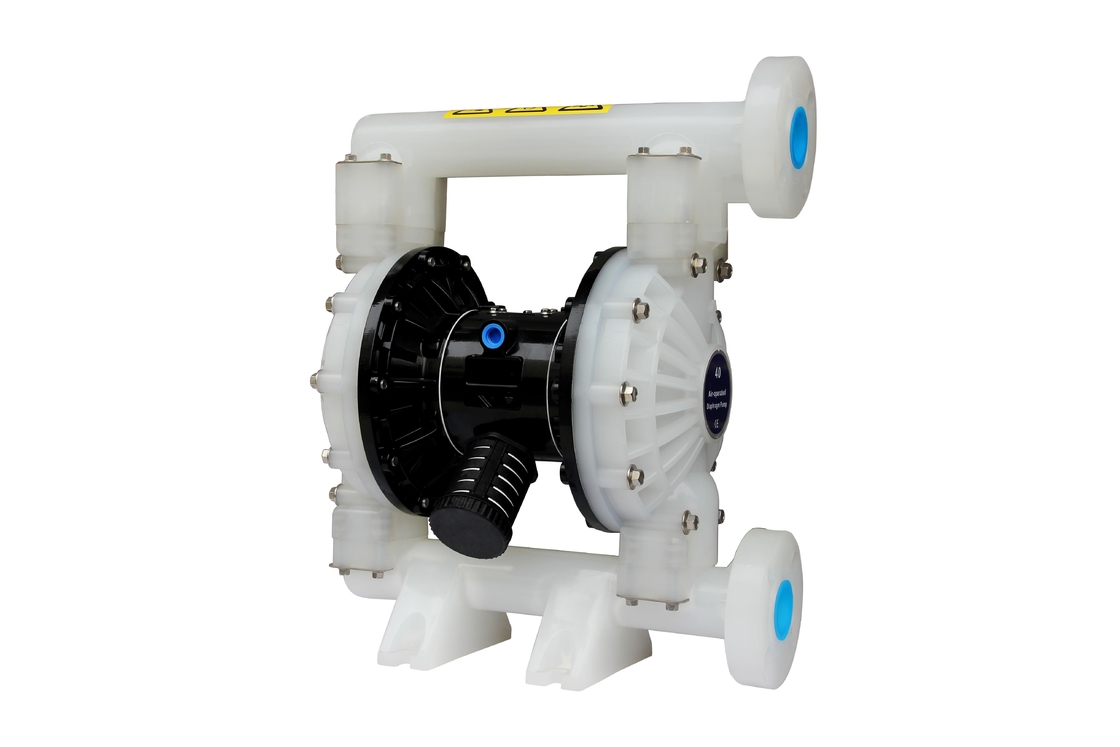

مضخة غشاء بولي بروبيلين مانعة للتسرب للطباعة / الصباغة
هوائيمضخة الحجاب الحاجز هي آلة نقل جديدة ، وهي نوع جديد من المضخات.الهواء المضغوط كمصدر للطاقة ، يمكن استخدامه في أي سائل تآكل ، سائل مع جزيئات ، لزوجة عالية ، سائل سهل التقلب ، قابل للاشتعال ، سائل شديد السمية.
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الإجراء الترددي للمطاط أو البلاستيك الحراري أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
| العنصر | وصف | وحدة | شخصية مرجعية |
| 1 | أقصى ضغط لمدخل الهواء | الآلام والكروب الذهنية | 0.83 |
| 2 | معدل التدفق الأقصى | لتر / دقيقة | 173 |
| 3 | أقصى قدر من الرفع | م | 70 |
| 4 | أقصى ضغط مخرج | الآلام والكروب الذهنية | 0.83 |
| 5 | الحجم الأقصى للجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | 70 |
تحديد
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. المواد: الصلب المصبوب ، Alu ، SS ، PP
A10PA(اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)
Acetal ························································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ································ - 40 درجة - 225 درجة فهرنهايت ( -40 °- 107.2 درجة مئوية) ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··································································································································································································································· محركات ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································· - 40 درجة - 350 درجة فهرنهايت (-40 درجة) -176.6 ° C) Hytrel · ····························································. ········· -20 ° -150 درجة فهرنهايت (-12 ° - 93 درجة مئوية) Kynar ················································ ···························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ····· ····································· 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
1 "مخطط تدفق
أبعاد التثبيت:
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خط الأنابيب وصرف المواد من المضخة بداخلها.ب) ضع المضخة في بيئة عمل نظيفة.ج) قم بتفكيك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، وكوب (3) و (47) ومقعد الكرة (4) من الطرف العلوي لغطاء السائل (5) في تسلسل.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بفك أنبوب الإدخال (11) بحيث تخرج الكأس O (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5).د) حرر البراغي حول غطاءي الموائع لتفكيك الغطاء (5).هـ) حرر برغي الحجاب الحاجز (10) وأزل حلقة الغشاء (7) ، (8) والحاجز (6) من كلا الطرفين.قم بإزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة الختم ذات الشكل الشفة (25).تفكيك أجزاء صمام الهواء و) قم بفك البرغي (39) أولاً ، ثم قم بفك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحشية الإغلاق (40) ، و (41).ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38).ح) قم بتفكيك الحلقة (29) وأخرج الغطاء النهائي (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة.ط) يمكنك فحص الحشوة من نوع الشفة (33) بعد إخراج البكرة (35) من غلاف صمام الهواء (38) باليدين.تفكيك أجزاء الصمام الدليلي ي) قم بفك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وقم بإزالة الكأس O (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من تجويف غطاء المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال الحشوة من نوع الشفة (20) على قضيب الزناد أو الكوب O (44) على قضيب التوجيه.إعادة تجميع مضخة الحجاب الحاجز خطوات إعادة التجميع للمضخة غير متوافقة مع خطوات التفكيك ، لذلك يُطلب منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء التلامس الخاصة بهم .2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم لمعرفة ما إذا كانت تالفة ، مثل تلف السطح.في حالة تلفها ، يرجى استبدال الجديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في الرسم البياني.4) يجب تثبيت البراغي الموجودة على غطاء السائل بالتناوب بزوايا متقابلة لتحقيق نتيجة إغلاق أفضل.استكشاف الأخطاء وإصلاحها 1. يتم تصريف بعض السوائل من فتحة العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص برغي الحجاب الحاجز بحثًا عن رخاوة 2. توجد فقاعات هواء في سائل المخرج. تحقق من توصيل أنبوب الشفط للتأكد من إحكام الغلق جيدًا.تحقق من الاتصال بين أنبوب الشفط ومشعب السحب من أجل إحكام الإغلاق الجيد.افحص الحلقة O بين مشعب السحب وغطاء السائل. افحص براغي الحجاب الحاجز بحثًا عن رخاوة 3. انخفاض خرج المضخة تحقق من استقرار إمداد الهواء.تحقق من المدخل / المخرج بحثًا عن أي انسداد.تحقق من الموصلات التي توصل مشعب السحب للتحقق من إحكام الهواء. تأكد من أن الكرة ليست عالقة بالمقعد أو أن الكرة ليست مثبتة بشكل غير صحيح.4. يتم تفريغ الهواء من فتحة العادم في حالة عدم وجود حركة ترددية.افحص حلقة الختم (33) على الصمام المنزلق (35).افحص حلقة الختم (20) على قضيب الزناد (45).افحص حلقة الختم (25) على قضيب وصلة الغشاء
