تفاصيل المنتج:
شروط الدفع والشحن:
|
| إنتاج: | مضخة غاطسة غاطسة | وزن: | 22.3 كجم |
|---|---|---|---|
| خاصية: | فتيلة ذاتية جيدة | الحجم الأقصى للجسيمات: | 4 مم |
| إستعمال: | طعام | ضغط: | ضغط مرتفع |
| سلطة: | هوائي | بنية: | مضخة الحجاب الحاجز |
| مادة: | ستانلس ستيل | نهاية مبللة: | الحديد الزهر / الألمنيوم / الفولاذ المقاوم للصدأ |
| إبراز: | 3A Air Operated Pneumatic Pump,Self Priming Air Operated Pneumatic Pump,4mm Particle Submersible Pneumatic Pump,Self Priming Air Operated Pneumatic Pump,4mm Particle Submersible Pneumatic Pump |
||

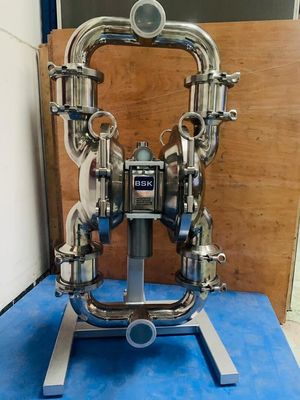

صناعة المواد الغذائية مضخات غاطسة مضخة غشاء غشاء
مضخة الحجاب الحاجز للحلول المتوافقة مع إدارة الغذاء والدواءتحديد
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
مقدمة عن مضخة غاطسة
مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم أ مضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية) يستخدم مزيجًا من الحركة الترددية للمطاط أو البلاستيك الحراري أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص ، صمامات فراشة ، صمامات رفرف ، أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.
معلمات مضخة الحجاب الحاجز الغاطسة من Aro
| العنصر | وصف | وحدة | شخصية مرجعية |
| 1 | أقصى ضغط لمدخل الهواء | الآلام والكروب الذهنية | 0.83 |
| 2 | معدل التدفق الأقصى | لتر / دقيقة | 192 |
| 3 | أقصى رفع | م | 70 |
| 4 | أقصى ضغط مخرج | الآلام والكروب الذهنية | 0.83 |
| 5 | الحجم الأقصى للجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | 70 |
المزايا الرئيسية لمضخة غاطسة آرو
1 ، بسبب استخدام القوة الجوية ، تغير التدفق تلقائيًا وفقًا لمقاومة التصدير.وهو مناسب لسوائل اللزوجة العالية.
2 ، في بيئة قابلة للاشتعال والانفجار ، المضخة موثوقة ومنخفضة التكلفة ، لن تنتج شرارة ولا تسخن ،
3 ، حجم المضخة صغير ، سهل الحركة ، لا حاجة إلى أساس ، تركيب مناسب واقتصاد.يمكن استخدامها كمضخة نقل متحركة.
4 ، حيث توجد مخاطر ، معالجة المواد المسببة للتآكل ، يمكن فصل مضخة الحجاب الحاجز تمامًا عن الخارج.
5 ، قوة قص المضخة منخفضة ، والتأثير المادي إلى المتوسط صغير ، ويمكن استخدامها لنقل السوائل الكيميائية غير المستقرة.
مضخة الحجاب الحاجز الهواء طلب
يتم تطبيقه على نطاق واسع في معالجة مياه الصرف الصحي ، الصناعة الكيميائية ، البتروكيماويات
الصناعة ، الطلاء ، السيراميك ، حماية البيئة ، الطباعة والصباغة ، إلخ للتعامل مع جميع أنواع
السوائل المسببة للتآكل ، والمتطايرة ، والقابلة للاشتعال ، والسامة مع الجزيئات واللزوجة العالية.
أ 50 XX - XXX - X (اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar
حدود درجة الحرارة المطبقة القصوى (مادة الحجاب الحاجز / الكرة / الختم)
Acetal ·································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ····························· - 40 درجة - 225 درجة فهرنهايت (- 40 ° - 107.2 ° C) ··········································· ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ········································································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·············· ···································· -40 درجة - 350 درجة فهرنهايت (-40 درجة -176.6 درجة مئوية) Hytrel ················································································································································································ 20 درجة -150 درجة فهرنهايت (-12 درجة - 93 درجة مئوية) Kynar ···················································································································· Kynar ···································· ·············· 10 درجة -200 درجة فهرنهايت (-28.9 درجة مئوية - 65.5 درجة مئوية) بولي بروبيلين ················· ··················· 32 ° - 175 ° F (0-79.4 ° C)
الامتثال لمعايير النظافة الغذائية

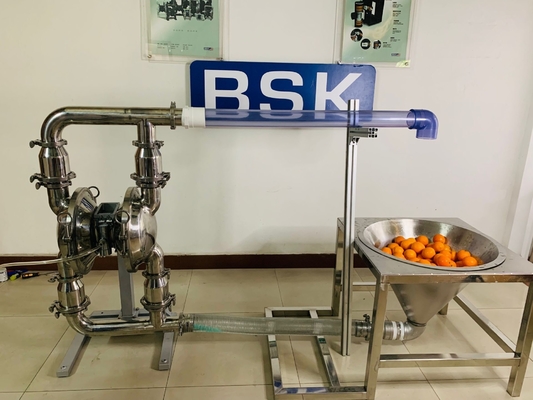

حليب ، عصير ، شوكولاتة
المشاريع الهندسية:
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خط الأنابيب وصرف المواد من المضخة بداخلها.ب) ضع المضخة في بيئة عمل نظيفة.ج) قم بتفكيك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، وكوب O (3) و (47) ومقعد الكرة (4) من الطرف العلوي لغطاء السائل (5) في تسلسل.بعد ذلك ، ضع المضخة رأسًا على عقب وقم بفك أنبوب الإدخال (11) بحيث تخرج الكأس O (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5).د) حرر المسامير الموجودة حول غطاءي الموائع لتفكيك الغطاء (5).هـ) حرر برغي الحجاب الحاجز (10) وأزل حلقة الغشاء (7) ، (8) والحاجز (6) من كلا الطرفين.قم بإزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة الختم ذات الشكل الشفة (25).تفكيك أجزاء صمام الهواء و) قم بفك البرغي (39) أولاً ، ثم قم بفك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحشية الختم (40) ، و (41).ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38).ح) قم بتفكيك الحلقة (29) وأخرج الغطاء النهائي (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة.ط) يمكنك فحص الحشوة من نوع الشفة (33) بعد إخراج البكرة (35) من غلاف صمام الهواء (38) باليدين.تفكيك أجزاء الصمام الدليلي ي) قم بفك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وقم بإزالة الكأس O (17).ك) قم بإزالة الحشية المانعة للتسرب (19) من تجويف غطاء المحرك (15).ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال الحشوة من نوع الشفة (20) على قضيب الزناد أو الكوب O (44) على قضيب التوجيه.إعادة تجميع مضخة الحجاب الحاجز خطوات إعادة التجميع للمضخة غير متوافقة مع خطوات التفكيك ، لذلك يُطلب منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء التلامس الخاصة بهم .2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم لمعرفة ما إذا كانت تالفة ، مثل تلف السطح.في حالة تلفها ، يرجى استبدال الجديدة.3) يجب أن يكون اتجاه حافة الحشوة من نوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في الرسم البياني.4) يجب تثبيت البراغي الموجودة على غطاء السائل بالتناوب بزوايا متقابلة لتحقيق نتيجة إغلاق أفضل.استكشاف الأخطاء وإصلاحها 1. يتم تصريف بعض السوائل من فتحة العادم مع تدفق الهواء.افحص الحجاب الحاجز بحثًا عن أي تلف.افحص برغي الحجاب الحاجز بحثًا عن رخاوته 2. توجد فقاعات هواء في سائل المخرج. تحقق من توصيل أنبوب الشفط للتأكد من إحكام الغلق.تحقق من الاتصال بين أنبوب الشفط ومشعب السحب من أجل إحكام جيد.افحص الحلقة O بين مشعب السحب وغطاء السائل. افحص براغي الحجاب الحاجز بحثًا عن رخاوة 3. انخفاض خرج المضخة تحقق من استقرار إمداد الهواء.تحقق من المدخل / المخرج بحثًا عن أي انسداد.تحقق من الموصلات التي توصل مشعب السحب للتحقق من إحكام الهواء. تأكد من أن الكرة ليست عالقة بالمقعد أو أن الكرة ليست مثبتة بشكل غير صحيح.4. يتم تفريغ الهواء من فتحة العادم في حالة عدم وجود حركة ترددية.افحص حلقة الختم (33) على الصمام المنزلق (35).افحص حلقة الختم (20) على قضيب الزناد (45).افحص حلقة الختم (25) على قضيب وصلة الغشاء
