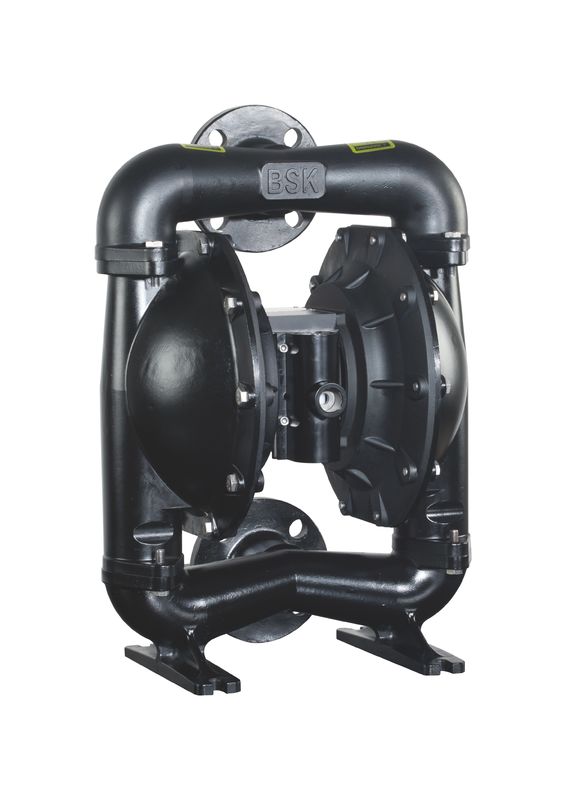

غير تسرب الهواء مدفوعة مضخة الحجاب الحاجز مزدوجة ضغط الهواء Mpa 0.83

لا تتجاوز الحد الأقصى لضغط الهواء الداخل كما هو موضح في لوحة طراز المضخة.

• يتم توصيل مدخل الهواء للمضخة بإمداد الهواء الذي لديه سعة كافية ويتوافق الضغط مع متطلبات التصميم.
• يعمل الهواء المضغوط النظيف على إطالة عمر خدمة المضخة.
• إذا كان خط تزويد الهواء عبارة عن أنبوب صلب ، فإن الخرطوم القصير الذي يربط المضخة والأنبوب يمكن أن يقلل من الاهتزاز واللف. (يوصى بتخفيض النبض في السائل باستخدام خزان زيادة الضغط أو مخازن السوائل).
• يجب دعم أنبوب سحب الهواء وفلتر منظم الضغط بسبب وزنه. إذا لم يكن الأنبوب مدعومًا ، فقد يؤدي إلى تلف المضخة.
• يجب تثبيت أنبوب سحب الهواء بالمضخة مع صمام تنظيم الضغط لضمان ألا يتجاوز ضغط الهواء في النطاق المحدد.

لا يمكن استخدام ضغط الحد المحدد في الدليل في تشغيل المضخة ، وإلا فإن الإصابات الشخصية أو تلف المضخة أو فقدان الممتلكات سوف ينشأ عن ضغط الهواء الزائد.

• تأكد من أن خراطيم المواد والمكونات الأخرى قادرة على تحمل ضغوط السوائل التي طورتها هذه المضخة. فحص جميع الخراطيم عن التلف أو التآكل. أن تكون بعض الجهاز الاستغناء نظيفة وفي حالة صالحة للعمل.

شرارة ثابتة. يمكن أن يسبب الانفجار مما أدى إلى إصابة خطيرة أو وفاة. المضخة الأرضية ونظام الضخ.

• يمكن أن تشتعل الشرر المواد القابلة للاشتعال والأبخرة.
• قم بتأمين المضخة والوصلات وجميع نقاط الاتصال لتجنب الاهتزاز وتوليد تلامس أو شرارة ثابتة.
• استخدام التهوية المناسبة.
• الحفاظ على المواد القابلة للاشتعال بعيدا عن الحرارة ، وفتح النيران والشرر.
• إبقاء الحاويات مغلقة عندما لا تكون قيد الاستعمال.

قد تحتوي التصريفات من المضخة على شوائب ، مما قد يتسبب في إصابة خطيرة. يمكن صرف التصريفات عبر الأنابيب من موقع العمل وحول المشغل.

حتى إذا تمزق الحجاب الحاجز ، فيمكنه أيضًا تفريغ المادة بالقوة من كاتم الصوت العادم.

• عند ضخ المواد الخطرة أو القابلة للاشتعال ، يمكن إزالة التصريفات إلى الموقع البعيد الآمن عبر خط الأنابيب.
• بين المضخة وكاتم الصوت يستخدم واجهة 3/8 "في الحد الأدنى تتحمل.

الضغط الخطير. يمكن أن يؤدي إلى إصابة خطيرة أو أضرار في الممتلكات. لا تقم بتنظيف أو تنظيف مضخة أو خراطيم أو صمام صرف أثناء الضغط على النظام. افصل خط إمداد الهواء وخفف الضغط من الجهاز عن طريق فتح صمام أو جهاز صرف و / أو بعناية وببطء إزالة خرطوم أو أنبوب المخرج من المضخة.

مواد خطيرة. يمكن أن يسبب أضرارا خطيرة في هيئة المحلفين أو الممتلكات. لا تحاول إعادة المضخة إلى المصنع أو مركز الخدمة الذي يحتوي على مواد خطرة. يجب أن تمتثل ممارسات المناولة الآمنة للقوانين المحلية والوطنية ومتطلبات رمز السلامة.

• الحصول على أوراق بيانات سلامة المواد على جميع المواد من المورد للحصول على تعليمات المناولة المناسبة.

خطر الانفجار: بعض الطُرز ، مع بعض الأجزاء التي تتلامس فيها السوائل ، مصنوعة من الألمنيوم ، لذا لا يمكن استخدامها مع تراي كلورو إيثان أو كلوريد الميثيلين أو مذيبات هيدروكربونية أخرى مهلجنة ، وإلا فقد تتفاعل وتتسبب في حدوث انفجار.

• قبل الاستخدام مع هذا النوع من المذيبات ، يجب فحص أغطية الموائع والشعب وجميع الأجزاء الملامسة للسوائل في محرك المضخة لضمان التوافق.
• يجب وضع المضخة بالقرب من المنتج قدر الإمكان لتقصير أنبوب الشفط وتقليل عدد الأجزاء إلى أقصى حد.
• لإطالة عمر خدمة الحجاب الحاجز ، يجب أن نضع المضخة بالقرب من السائل المضخ قدر الإمكان. عندما يتجاوز ضغط المدخل 10 أقدام (3 أمتار) من عمود السائل ، من الضروري تثبيت مجموعة من أجهزة تخفيف الضغط وتنظيمه لإطالة عمر خدمة الحجاب الحاجز.
• يجب علينا ضمان ختم كل محول لأنابيب مدخل ومخرج.
• يجب تشديد جميع السحابات مرة أخرى قبل استخدام المنتج لتجنب الرخاوة التي قد تنشأ من زحف مكونات الختم ومنع تسرب السوائل أو الهواء بشكل فعال.

تحقق من التوافق الكيميائي للأجزاء المبللة بالمضخة والمادة التي يتم ضخها أو مسحها أو إعادة تدويرها. قد يتغير التوافق الكيميائي مع تغير درجة حرارة وتركيز المادة (المواد) الكيميائية داخل المواد التي يتم ضخها أو مسحها أو تدويرها. من أجل توافق السوائل المحددة ، راجع الشركة المصنعة للمواد الكيميائية.

تعتمد درجات الحرارة القصوى على الإجهاد الميكانيكي فقط. بعض المواد الكيميائية سوف تقلل إلى حد كبير درجة حرارة التشغيل الآمنة. استشر الشركة المصنعة للمواد الكيميائية للتوافق الكيميائي وحدود درجة الحرارة.

تأكد من أن جميع مشغلي هذا الجهاز قد تم تدريبهم على وجه التحديد ، واستوعبوا ممارسات التشغيل الآمنة وفهموا قيود المعدات. وهم يعرفون كيفية ارتداء معدات الوقاية الشخصية إذا لزم الأمر.

لا تستخدم المضخة للدعم الهيكلي لنظام الأنابيب. تأكد من دعم مكونات النظام بشكل صحيح لمنع الضغط على جزء المضخة

• يجب أن تكون وصلات الشفط والتفريغ مرنة (مثل الخرطوم) ، وليست أنابيب صلبة ، ويجب أن تكون متوافقة مع المادة التي يتم ضخها.

لا بد من منع الأضرار غير الضرورية للمضخة. إذا كان يجب أن يظل خاملاً لفترة طويلة ، فيرجى تنظيفه جيدًا بعد كل استخدام.

• سيصبح المنتج المتبقي في المضخة جافًا أو لزجًا في المضخة ، مما يؤدي إلى حدوث مشاكل في الحجاب الحاجز والصمام قبل البدء التالي. عند درجة حرارة التجمد ، يجب تفريغ المضخة بالكامل تحت أي ظرف من الظروف بعد الاستخدام.
• إنها طريقة فعالة في تقليل وقت توقف المستخدمين عن الحصول على التجميع المناسب المتاح في أي وقت. إن تطبيق قطع غيار BSK الأصلية سوف يساعد على إطالة عمر المنتج ولعب الأداء.

وصف عام

توفر مضخة الحجاب الحاجز BSK تسليمًا عاليًا للحجم حتى عند ضغط الهواء المنخفض ومجموعة الطرق المتاحة لخيارات توافق المواد. الرجوع إلى نموذج وخريطة المخطط. يتم تزويد مضخة BSK بمحرك الهواء المعياري وقسم السائل.

تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.

سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز إلغاء الضبط) وسيستأنف الضخ حسب الحاجة.

متطلبات الهواء والتزييت

الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.

• يجب استخدام مرشح قادر على ترشيح جزيئات أكبر من 50 ميكرون على الهواء. لا يوجد أي تزييت مطلوب بخلاف زيوت التشحيم "O" التي يتم تطبيقها أثناء التجميع أو الإصلاح.
• إذا كان الهواء المشحم موجودًا ، فتأكد من توافقه مع الحلقات والأختام "O" في قسم محرك الهواء بالمضخة.

تعليمات التشغيل

• احرص دائمًا على ضخ المضخة بمذيب متوافق مع المادة التي يتم ضخها إذا كانت المادة التي يتم ضخها عرضة "للإعداد" عندما لا تكون قيد الاستخدام لفترة من الوقت.
• افصل مصدر الهواء عن المضخة إذا كان غير نشط لبضع ساعات.
• لا يخضع حجم المواد الخارجة فقط للإمداد بالهواء وإنما أيضًا لإمدادات المواد المتوفرة في المدخل. يجب ألا تكون أنابيب إمداد المواد صغيرة جدًا أو مقيدة. تأكد من عدم استخدام الخرطوم الذي قد ينهار.
• عند استخدام مضخة الحجاب الحاجز في وضع التغذية القسرية (مدخل غمرته المياه) ، يوصى بتثبيت "فحص الصمام" في مدخل الهواء.
• ثبت أرجل مضخة الحجاب الحاجز على سطح مناسب للتأمين ضد التلف الناتج عن الاهتزاز.

اعمال صيانة

• يرجى الرجوع إلى المكون التخطيطي في رسومات التجميع للبحث عن الأرقام التسلسلية وأجزاء الأجزاء وفهم معلومات الأجزاء وحزمة خدمة الصيانة.
• يتم تمييز بعض أجزاء BSK على أنها "أجزاء تآكل" ، والتي يمكن أن تؤدي إلى تقليل سرعة الخدمة وتقليل وقت التوقف عن العمل.
• تنقسم مجموعات الخدمة إلى خدمتين منفصلتين لمضخة الحجاب الحاجز: 1. قسم الهواء ، 2. قسم السوائل. يتم تقسيم FluID SEC -TION أكثر لتتناسب مع خيارات المواد النموذجية للجزء.
• توفير سطح عمل نظيف لحماية الأجزاء المتحركة الداخلية الحساسة من التلوث من الأوساخ والمواد الغريبة أثناء تفكيك الخدمة وإعادة التجميع.
• احتفظ بسجلات جيدة لنشاط الخدمة وقم بتضمين المضخة في برنامج الصيانة المنعش.
• قبل التفكيك ، يتم إفراغ المواد الملتقطة في منفذ الإخراج عن طريق تحويل المضخة رأسًا على عقب لتصريف المواد من المضخة.

قسم السوائل disassembly

• إزالة المشعب العلوي والسفلي (1) و (11).
• انزع الكرة (2) ، حلقة "O" (3) (47) ومقعد الكرة (4).
• انزع غطاء السائل (5).

ملاحظة: نماذج الحجاب الحاجز فقط تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). الرجوع إلى aux iliary عرض في التوضيح قسم السوائل.

• قم بفك المسمار (10) ، والغسالة (9) ، والحجاب الحاجز (6A ، 6) وغسالة الحجاب الحاجز (7 ، 8).
  ملاحظة: لا تخدش أو تشوه سطح (23) قضيب غشائي.

قسم السوائل إعادة تصنيعها

• إعادة التجمع بترتيب عكسي.
• تنظيف وفحص جميع الأجزاء. استبدال الأجزاء التالفة أو التالفة بأجزاء جديدة كما هو مطلوب.
• تليين (23) قضيب الحجاب الحاجز و 25) حلقة "Y" مع الشحوم.
• إصلاح قضيب الحجاب الحاجز (23) مع أداة التثبيت المساعدة.
• قبل التثبيت النهائي للبراغي والصواميل ، يرجى تحديد ما إذا كان الحجاب الحاجز (6A ، 6) محاذيًا لغطاء السائل (5) بشكل صحيح لتجنب التواء الحجاب الحاجز.
• بالنسبة للطرز التي تستخدم الحجاب الحاجز Teflon: يتم تثبيت ثلاثة أغشية مطاطية (6) على الجانب ، والتي تتميز بـ "غرفة الهواء" AIRS SIDE ، في مواجهة جسم المضخة.
• قم ببدء المضخة ، والتحقق من التثبيت والختم بعد تشغيله لفترة من الوقت.

أبعاد التثبيت :

تفكيك الأجزاء في قسم السوائل

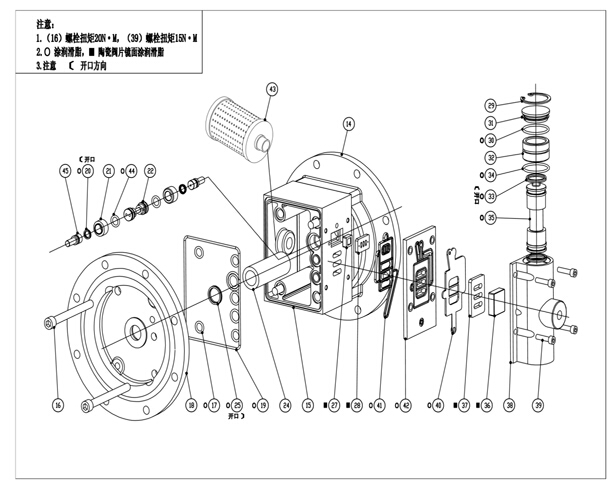

أ) أولاً ، قم بإزالة المضخة من نظام خطوط الأنابيب واستنزاف المواد من المضخة في الداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) فك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، O الكأس (3) و (47) ومقعد الكرة (4) من الطرف العلوي من غطاء السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأسًا على عقب وفكّ أنبوب المدخل (11) حتى يتم إخراج O الكأس (3) و (47) ، مقعد الكرة (4) والكرة (2) من غطاء المائع (5). د) الافراج عن البراغي حول قبعات اثنين من السوائل لتفكيك الغطاء (5). هـ) قم بتحرير المسمار الحاجز (10) وإزالة غسالة الحجاب الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة ختم الشكل الشفة (25). تفكيك الأجزاء الخاصة بصمام الهواء f) قم بفك البراغي (39) أولاً ، ثم قم بفك غلاف غلاف صمام الهواء (38) ، وإرباك الهواء (42) وحشية الختم (40) ، و (41). ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38). ح) فك حزام السير (29) واخراج غطاء نهاية الحد (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. يمكنك فحص العبوة من نوع الشفة (33) بعد إخراج بكرة التخزين المؤقت (35) من غلاف صمام الهواء (38) باليد. تفكيك الأجزاء الخاصة بالصمام التجريبي j) قم بفك 4 براغي (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال عبوة الشفاه (20) على قضيب الزناد أو كوب O (44) على قضيب الدليل. إعادة تجميع مضخة الحجاب الحاجز تتعارض خطوات إعادة التجميع للمضخة مع خطوات التفكيك ، لذا يرجى منكم الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء الاتصال الخاصة بهم ، . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل تلف السطح. في حالة تلفها ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه شفة عبوة الشفاه (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السائل بالتناوب بواسطة زوايا متقابلة لتحقيق نتيجة إحكام أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. التحقق من المسمار الحجاب الحاجز لترهل 2. هناك فقاعات الهواء في السائل منفذ تحقق من اتصال أنبوب الشفط لختم جيدة. تحقق من الاتصال بين أنبوب الشفط ومشعب السحب للحصول على ختم جيد. تحقق من حلقة O بين مشعب السحب وغطاء المائع فحص مسامير الحجاب الحاجز للتأكد من رخاوة 3. انخفاض الناتج مضخة تحقق من إمدادات الهواء مستقرة. تحقق من مدخل / مخرج عن أي انسداد. فحص الموصلات التي تربط مشعب السحب للتأكد من عدم ثباتها على المقعد أو أن الكرة ليست مثبتة بشكل صحيح. 4. يتم تفريغ الهواء من فتحة العادم عند عدم وجود حركة ترددية. تحقق حلقة الختم (33) على صمام منزلق (35). تحقق حلقة الختم (20) على قضيب الزناد (45). تحقق حلقة الختم (25) على قضيب رابط الحجاب الحاجز
