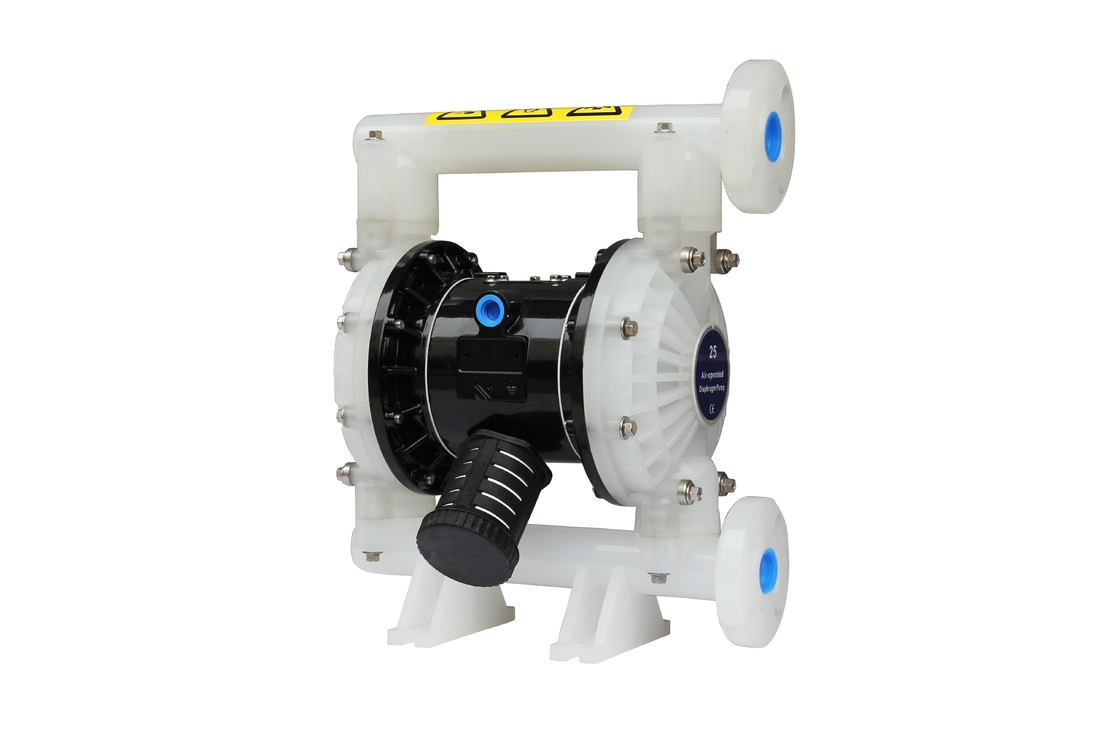

1 بوصة البولي بروبلين مضخة الحجاب الحاجز مضخة الهواء مدفوعة الحجاب الحاجز فراشة صمامات

تعمل البولي بروبلين بالهواء المزدوج بصمامات الفراشة لمضخة الحجاب الحاجز


توفر مضخة الحجاب الحاجز توصيلًا بكميات كبيرة حتى في ظل ضغط الهواء المنخفض ومجموعة من خيارات توافق المواد المتاحة على الطريق. ارجع إلى النموذج ومخطط الخيارات. يتم توفير المضخة مع محرك الهواء المعياري وقسم السوائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السوائل الإيجابي في حجرة السائل باستخدام فرق الضغط في حجرة الهواء.يمكن أن يضمن الصمام الكروي التدفق الأمامي للسوائل.

سيبدأ تدوير المضخة مع تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب.سيبني الخط ويحافظ عليه وسيتوقف عن الدوران بمجرد الوصول إلى أقصى ضغط للخط (يتم إغلاق جهاز التوزيع) وسيستأنف الضخ حسب الحاجة.

مضخة الحجاب الحاجز الهواء(تعرف أيضًا باسم aمضخة غشاء ، مضخة غشاء مزدوجة تعمل بالهواء (AOOD)أومضخة الحجاب الحاجز الهوائية) التي تستخدم مزيجًا من الحركة الترددية للمطاط أو اللدائن الحرارية أو الحجاب الحاجز والصمامات المناسبة على جانبي الحجاب الحاجز (صمام فحص أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من صمامات الإغلاق) لضخ السائل.




تحديد

مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن الأداء فتيلة الذاتي
3. نقل جميع أنواع الوسط
4. المواد: الصلب المصبوب ، Alu ، SS ، PP


BG2 5 PP - X XX X -X X (اختيار النموذج)

شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الغشاء: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سانتوبرين إتش - هيتر تي - بي تي إف إي أ - أسيتال
مادة مقعد الكرة: P / K –Polypropylene / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K –البولي بروبيلين / Kynoar

مزايا:
1. المحور المركزي له هيكل متكامل ، يضمن التركيز ويجعل العمل أكثر سلاسة.
2. زيادة وحدة التصفية ، وضمان التشغيل العادي لمحرك الهواء.
3. مادة اللوح الموجه بالهواء هي السيراميك والفولاذ المقاوم للصدأ لتناسب أماكن العمل المختلفة
4. طرف المكبس لا يتبنى هيكل برغي وسهل التركيب
5. محرك هواء خارجي ، سهل الصيانة
6. اعتماد البلاستيك الهندسي ، وتوفير الموارد
7. بالمقارنة مع مضخات الحجاب الحاجز الأخرى ، الأجزاء المتحركة أقل
8 صمام عكسي واحد مناسب للمضخات ذات المواصفات المتعددة


حدود درجة الحرارة المطبقة القصوى(مادة الحجاب الحاجز / الكرة / الختم)


Acetal ························································································································· 40 ° - 150 درجة فهرنهايت (4.4 - 65.5 درجة مئوية)
Santoprene ································ - 40 درجة - 225 درجة فهرنهايت ( -40 °- 107.2 درجة مئوية) ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······································································· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·········· ·········································· - -40 درجة - 350 درجة فهرنهايت (-40) ° -176.6 درجة مئوية) Hytrel · ·············································· ·········· -20 ° -150 درجة فهرنهايت (-12 ° - 93 درجة مئوية) Kynar ·············································· ···························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ······ ···································· 32 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)


1 "مخطط تدفق
