تفاصيل المنتج:
شروط الدفع والشحن:
|
| إنتاج: | الهواء بالطاقة الحجاب الحاجز الغاطسة | تطبيق: | السوائل المسببة للتآكل |
|---|---|---|---|
| أقصى ضغط مدخل الهواء: | 0.83pa | الحد الأقصى للرفع: | 20 ( |
| استعمال: | هواء مضخة | الضغط: | ضغط مرتفع |
| إبراز: | تعمل مضخة الهواء مزدوجة الحجاب الحاجز,مضخة الحجاب الحاجز التوأم |
||

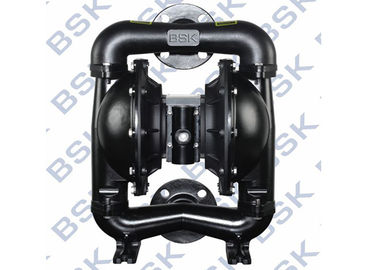

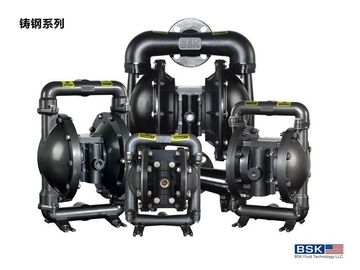

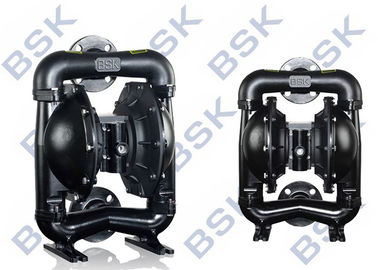

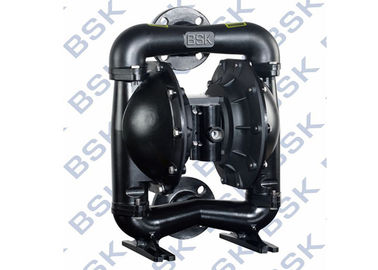

الهواء بالطاقة مضخة غاطسة الحجاب الحاجز سبائك الألومنيوم 8.3bar
تعمل بالطاقة مضخة غاطسة غاطسة مقدمة
تقدم مضخة الحجاب الحاجز توصيلًا عاليًا للحجم حتى عند انخفاض ضغط الهواء ونطاق الطرق المتوفر لخيارات توافق المواد المتاحة.الرجوع إلى النموذج وخريطة المخطط. يتم تزويد المضخة بمحرك هواء معياري وقسم مائع.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط سائل السحب وضغط السائل الإيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. صمام الكرة يمكن أن يضمن التدفق إلى الأمام من السوائل.
سيبدأ تدوير المضخة عند تطبيق ضغط الهواء وسيستمر في الضخ ومواكبة الطلب. سوف تبني وتحافظ على خط الضبط المسبق وستتوقف عن ركوب الدراجات بمجرد الوصول إلى الحد الأقصى لضغط الخط (غلق جهاز إلغاء الضبط) وسيستأنف الضخ حسب الحاجة.
الهواء بالطاقة معلمات مضخة الحجاب الحاجز
| بند | وصف | وحدة | الرقم المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.83 |
| 2 | معدل التدفق الأقصى | L / دقيقة | 192 |
| 3 | الحد الأقصى للرفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.83 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 3 |
| 6 | وزن | كلغ | 12.3 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
مضخة الحجاب الحاجز الهوائية (تُعرف أيضًا باسم مضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائية ) التي تستخدم مزيجًا من الحركة التبادلية لمطاط أو لدن بالحرارة أو teflondiaphragm وصمامات مناسبة على جانبي الحجاب الحاجز أو صمامات فراشة أو صمامات رفرف أو أي شكل آخر من أشكال إغلاق الصمامات) لضخ السوائل.
مواصفات مضخة غاطسة غاطسة تعمل بالهواء
مضخة غشاء الهواء
1. غير تسرب
2. أداء جيد فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
ضخ ل:
1. مياه الصرف الصحي
2. السائل المتقلبة
3. سائل قابل للاشتعال والانفجار
4. سمية عالية السمية
5. السوائل المسببة للتآكل: حمض قوي والقلويات
6. ارتفاع درجة حرارة السائل
7. السائل اللزج: صناعة المواد الغذائية ، الغراء ، طلاء
A 2 5 XX - XXX - X ( اختيار الطراز)
شكل أنبوب الفم: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 - سنتوبرين H - Hytre T - PTFE A - Acetal
مادة مقعد الكرة: P / K - مادة البولي بروبيلين / Kynoar SS - الفولاذ المقاوم للصدأ
مادة المضخة: SS - الفولاذ المقاوم للصدأ AL - سبائك الألومنيوم CI - الكربون الصلب P / K - مادة البولي بروبيلين / Kynoar
الحد الأقصى لدرجة الحرارة المطبقة (غشاء / كرة / مادة مانعة للتسرب)
Acetal ··· ····································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
سانتوبرين ······································ -40 ° - 225 ° F (- 40 ° - 107.2 ° C) Teflon ···································· ····· 40 ° - 220 ° F (4.4 درجة - 104 درجة مئوية) النتريل ···························· ················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·············· ································ -40 ° - 350 درجة فهرنهايت (-40 درجة -176.6 درجة مئوية) Hytrel ················································ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·································· ············ 10 ° -200 ° F (-28.9 درجة - 65.5 درجة مئوية) مادة البولي بروبيلين ·············· ················ 32 درجة - 175 درجة فهرنهايت (0-79.4 درجة مئوية)
1 " مخطط التدفق
وصف عام
متطلبات الهواء والتزييت
الضغط الجوي المفرط. يمكن أن يتسبب في تلف المضخة أو الإصابة الشخصية أو تلف الممتلكات.
تعليمات التشغيل
اعمال صيانة
قسم السوائل disassembly
ملاحظة: نماذج الحجاب الحاجز فقط تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز الاحتياطي (6). الرجوع إلى aux iliary عرض في التوضيح قسم السوائل.
قسم السوائل إعادة تصنيعها
أبعاد التثبيت :
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإزالة المضخة من نظام خطوط الأنابيب واستنزاف المواد من المضخة في الداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) فك أنبوب المخرج (1) من المضخة أولاً ، ثم أخرج الكرة (2) ، O الكأس (3) و (47) ومقعد الكرة (4) من الطرف العلوي من غطاء السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأسًا على عقب وفكّ أنبوب المدخل (11) حتى يتم إخراج O الكأس (3) و (47) ، مقعد الكرة (4) والكرة (2) من غطاء المائع (5). د) الافراج عن البراغي حول قبعات اثنين من السوائل لتفكيك الغطاء (5). هـ) قم بتحرير المسمار الحاجز (10) وإزالة غسالة الحجاب الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال حلقة ختم الشكل الشفة (25). تفكيك الأجزاء الخاصة بصمام الهواء f) قم بفك البراغي (39) أولاً ، ثم قم بفك غلاف غلاف صمام الهواء (38) ، وإرباك الهواء (42) وحشية الختم (40) ، و (41). ز) أخرج شريحة الصمام (36) ولوحة الصمام (37) من غلاف صمام الهواء (38). ح) فك حزام السير (29) واخراج غطاء نهاية الحد (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. يمكنك فحص العبوة من نوع الشفة (33) بعد إخراج بكرة التخزين المؤقت (35) من غلاف صمام الهواء (38) باليد. تفكيك الأجزاء الخاصة بالصمام التجريبي j) قم بفك 4 براغي (16) لتثبيت رأس الأسطوانة أولاً ، ثم قم بفك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب التوجيه (22) وقضيب الزناد (45) من غلاف المحرك (15) ويمكنك استبدال عبوة الشفاه (20) على قضيب الزناد أو كوب O (44) على قضيب الدليل. إعادة تجميع مضخة الحجاب الحاجز تتعارض خطوات إعادة التجميع للمضخة مع خطوات التفكيك ، لذا يرجى منكم الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب تشحيم جميع عناصر الختم ، وكذلك أجزاء الاتصال الخاصة بهم ، . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل تلف السطح. في حالة تلفها ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه شفة عبوة الشفاه (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السائل بالتناوب بواسطة زوايا متقابلة لتحقيق نتيجة إحكام أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. التحقق من المسمار الحجاب الحاجز لترهل 2. هناك فقاعات الهواء في السائل منفذ تحقق من اتصال أنبوب الشفط لختم جيدة. تحقق من الاتصال بين أنبوب الشفط ومشعب السحب للحصول على ختم جيد. تحقق من حلقة O بين مشعب السحب وغطاء المائع فحص مسامير الحجاب الحاجز للتأكد من رخاوة 3. انخفاض الناتج مضخة تحقق من إمدادات الهواء مستقرة. تحقق من مدخل / مخرج عن أي انسداد. فحص الموصلات التي تربط مشعب السحب للتأكد من عدم ثباتها على المقعد أو أن الكرة ليست مثبتة بشكل صحيح. 4. يتم تفريغ الهواء من فتحة العادم عند عدم وجود حركة ترددية. تحقق حلقة الختم (33) على صمام منزلق (35). تحقق حلقة الختم (20) على قضيب الزناد (45). تحقق حلقة الختم (25) على قضيب رابط الحجاب الحاجز
