| اسم المنتج: | مضخة غشاء مضغوطة بالهواء المضغوط | مواد المضخة:: | البلاستيك |
|---|---|---|---|
| الحد الأقصى لحجم الجسيمات: | 2.5mm | maximum flow معدل: | 461 / دقيقة |
| إبراز: | مضخة الحجاب الحاجز المطاطي,3 بوصة مضخة الحجاب الحاجز الهواء |
||
لا تسرب من البولي بروبلين مضخة الحجاب الحاجز للطباعة / الصباغة
مضخة الحجاب الحاجز هي مضخة إزاحة موجبة في الشكل ، بواسطة حركة نسبية بين العضو الدوار والمضخة لتغيير حجم العمل ، وبالتالي زيادة طاقة السائل.
مضخة الحجاب الحاجز الهوائي (تعرف أيضاً بمضخة الغشاء ، مضخة الحجاب الحاجز المزدوجة التي تعمل بالهواء (AOOD) أو مضخة الحجاب الحاجز الهوائي ) التي تستخدم توليفة من العمل الترددي للمطاط أو اللدائن الحرارية أو tflondiaphragm والصمامات المناسبة على جانبي الحجاب الحاجز (صمام الفحص أو صمامات الفراشة ، أو صمامات الرفرف ، أو أي شكل آخر من صمامات الإغلاق) لضخ سائل.
| بند | وصف | وحدة | الشكل المرجعي |
| 1 | أقصى ضغط مدخل الهواء | ميجا باسكال | 0.69 |
| 2 | معدل التدفق الأقصى | 1 دقيقة | 46 |
| 3 | أقصى رفع | M | 70 |
| 4 | أقصى ضغط منفذ | ميجا باسكال | 0.69 |
| 5 | الحد الأقصى لحجم الجسيمات | مم | 2.5 |
| 6 | وزن | كلغ | 2.8 |
| 7 | مستوى الضوضاء | ديسيبل | <70 |
مواصفات
مضخة الحجاب الحاجز الهواء
1. عدم التسرب
2. حسن أداء فتيلة الذاتي
3. نقل جميع أنواع المتوسطة
4. المواد: الفولاذ المصبوب ، ألو ، SS ، PP
التطبيقات:
الصناعات الغذائية : الزبادي ، الكريمة المخفوقة ، الآيس كريم ، كتل الجبن ، مصل اللبن ، الجعة ، الشعير ، الخميرة ، المربى ، الشراب ، الصودا ، العصير ، البودينج ، صلصة الطماطم ، معجون السمسم ، زبدة الفول السوداني ، التوابل ، زيت الطهي ، مصل اللبن ، إلخ.
الصناعة الكيميائية : جل ، منظف الوجه ، صابون اليد ، هلام الاستحمام ، مسحوق الغسيل ، منتجات العناية بالبشرة ، صبغات الشعر ، زيت السمسم المكرر ، معجون الأسنان ، المنظفات ، الشامبو ، تلميع الأحذية ، مستحضرات التجميل ، العطور ، الصابون ، المسكنات ، الجليسرين ، الأحماض الدهنية و هكذا.
الصناعة الدوائية : أنواع مختلفة من عجينة الحبوب ، مستحلب ، شراب ، التغذية ، الطب ، الكم ، والمنتجات البيولوجية ، والأسماك ، وحبوب اللقاح ، هلام الملكي ، واللقاحات ، والرعاية الصحية وهلم جرا.
الصناعة الكيميائية : الدهون والمذيبات والراتنجات والبوليمرات ، والدهانات ، والأصباغ ، والأصباغ ، والدهانات ، ومواد التشحيم ، والشحوم ، والعامل النفطي ، والأسفلت المستحلب ، والمواد اللاصقة ، والبلاستيك ، والمتفجرات ، والزجاج ، والصلب ، والجلود ، وما إلى ذلك.
صناعة البناء : مجموعة متنوعة من الطلاء ، بما في ذلك الطلاء الداخلي والخارجي ، ومواد التآكل ، والطلاء السيراميك ، والدهانات ، والزجاج والسيراميك ، وهلم جرا.
الصناعات الأخرى : صناعة البلاستيك ، صناعة النسيج ، صناعة الورق ، عامل الفحم العائم ، مواد النانو ، صناعة الكيماويات الحيوية.
16 XX - XXX - X ( اختيار النموذج)
شكل فم الأنبوب: A-BSP B-NPT (F) C-Flange
مادة الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مادة الكرة: 9 -Santoprene H - Hytre T - PTFE A - Acetal
المواد مقعد الكرة: P / K –Polypropylene / Kynoar SS –Stainless Steel
المواد المضخة: SS -Stainless Steel AL - سبائك الألومنيوم CI- الكربون الصلب P / K –Polypropylene / Kynoar
الحد الأقصى لحدود درجة الحرارة التطبيقية (مادة الحجاب الحاجز / الكرة / الختم)
Acetal ··············································· - 150 درجة فهرنهايت (4.4- 65.5 درجة مئوية)
سانتوبرين ······························ -40 ° - 107.2 ° C) Teflon ····················································. ········ 40 درجة - 220 درجة فهرنهايت (4.4 درجة - 104 درجة مئوية) النتريل ············································································ ···························································································································································································································· ····································· 40 ° -176.6 ° C (Hytrel · ····································································· ··········· -20 درجة -150 درجة فهرنهايت (-12 درجة -93 درجة مئوية) Kynar ·························································· ········································································································································································································································ ················································
15pp " مخطط انسيابي
عملية التركيب والصيانة:
قراءة وفهم ومتابعة هذه المعلومات لتجنب الضرر وضرر الممتلكات
لا تتجاوز أقصى ضغط للهواء الداخل كما هو مذكور في لوحة نموذج المضخة.
ﻻ ﻳﻤﻜﻦ اﺳﺘﺨﺪام ﺿﻐﻂ اﻟﺤﺪ اﻟﻤﺤﺪد ﻓﻲ اﻟﺪﻟﻴﻞ ﻓﻲ ﺗﺸﻐﻴﻞ اﻟﻤﻀﺨﺔ ، وإﻻ ﻓﺈن اﻹﺻﺎﺑﺔ اﻟﺸﺨﺼﻴﺔ أو ﺿﺮر اﻟﻤﻀﺨﺔ أو ﺧﺴﺎرة اﻟﻤﻤﺘﻠﻜﺎت ﺳﺘﻨﺸﺄ ﻣﻦ ﺿﻐﻂ اﻟﻬﻮاء اﻟﻤﻔﺮط.
STATIC SPARK. يمكن أن يسبب انفجار يؤدي إلى إصابة خطيرة أو الوفاة. المضخة الارضية ونظام الضخ.
قد تحتوي التصريفات من المضخة على شوائب ، والتي قد تسبب إصابة خطيرة. يمكن تفريغ التصريفات من الأنبوب من موقع العمل وحول المشغل.
حتى إذا تمزق الحجاب الحاجز ، فيمكنه أيضًا التخلص من المادة بشكل قسري من كاتم صوت العادم.
الضغط الخطير. يمكن أن يؤدي إلى إصابة خطيرة أو ضرر بالممتلكات. لا تقم بخدمة أو تنظيف المضخة أو الخراطيم أو صمام الاستغناء أثناء الضغط على النظام. افصل خط تزويد الهواء وخفِّض الضغط الناتج عن النظام ـ عن طريق فتح صمام أو جهاز صرف و / أو تفكيك وإزالة خرطوم مخرج أو أنابيب من المضخة بحرص وببطء.
مواد خطيرة. يمكن أن يسبب أضرارًا خطيرة أو ضررًا بالممتلكات. لا تحاول إعادة المضخة إلى المصنع أو مركز الخدمة الذي يحتوي على مواد خطرة. يجب أن تتوافق ممارسات التعامل الآمن مع القوانين المحلية والوطنية ومتطلبات رمز السلامة.
ﺧطر اﻻﻧﻔﺟﺎر: ﺗﺻﻧﻊ ﺑﻌض اﻟﻧﻣﺎذج ، ﺑﺎﻹﺿﺎﻓﺔ إﻟﯽ ﺑﻌض أﺟزاء اﻻﺗﺻﺎﻻت اﻟﺳﺎﺋﻟﺔ ، ﻣن اﻷﻟوﻣﻧﯾوم ، ﻟذﻟك ﻻ ﯾﻣﮐن اﺳﺗﺧداﻣﮭﺎ ﻣﻊ ﺗراﯾﻟورو أوﯾﺛﺎن أو ﮐﻟورﯾد ﻣﯾﺛﯾﻟﯾن أو ﻏﯾرھﺎ ﻣن اﻟﻣذﯾﺑﺎت اﻟﮭﯾدروﮐرﺑوﻧﯾﺔ اﻟﻣﮭﯾوﻟوﺟﻧﯾﺔ ، وإﻻ ﻓﻘد ﺗﺗﻔﺎﻋل وﺗﺳﺑب اﻧﻔﺟﺎرًا.
تحقق من التوافق الكيميائي للأجزاء المبللة بالمضخة والمادة التي يتم ضخها أو مسحها أو إعادة تدويرها. قد يتغير التوافق الكيميائي مع درجة حرارة وتركيز المادة الكيميائية في المواد التي يتم ضخها أو مسحها أو تعميمها. للحصول على توافق محدد للسوائل ، استشر الشركة المصنعة للمواد الكيميائية.
وتعتمد درجات الحرارة القصوى على الإجهاد الميكانيكي فقط. سوف تعمل بعض المواد الكيميائية على تقليل درجة حرارة التشغيل الآمنة إلى حد كبير. التشاور مع الشركة المصنعة للمواد الكيميائية للتوافق الكيميائي ودرجات الحرارة الحد.
تأكد من أن جميع مشغلي هذا الجهاز قد تم تدريبهم بشكل خاص ، وأمسكوا بممارسات التشغيل الآمنة وفهموا حدود المعدات. انهم يعرفون كيفية ارتداء معدات الوقاية الشخصية إذا لزم الأمر.
لا تستخدم المضخة للدعم الهيكلي لنظام الأنابيب. تأكد من أن مكونات النظام مدعومة بشكل صحيح لمنع الضغط على جزء المضخة
لا بد من منع ضرر غير ضروري للمضخة. إذا كان يجب أن يظل بعيدًا لفترة طويلة ، فالرجاء تنظيفه جيدًا بعد كل استخدام.
وصف عام
توفر مضخة الحجاب الحاجز BSK التوصيل بكميات كبيرة حتى عند ضغط الهواء المنخفض ونطاق الطريق من خيارات التوافق المادية المتاحة.تتوفر إلى مخطط النموذج والخيار. يتم توفير مضخة BSK مع محرك الهواء المجزأ وقسم السوائل.
تولد مضخة الحجاب الحاجز التي تعمل بالهواء بالتناوب ضغط السائل المدخول وضغط السائل الإيجابي في غرفة المائع عن طريق استخدام فرق الضغط في غرفة الهواء. يمكن أن يضمن صمام الكرة التدفق الأمامي للسائل.
سيبدأ ركوب الدراجات في المضخات عند تطبيق ضغط الهواء وسيستمر في ضخه ومواكبة الطلب. سوف يبني ويحافظ على ضبط الخط وسيتوقف عن ركوب الدراجات بمجرد الوصول إلى الضغط الأقصى للخط (يغلق جهاز حجب الضوضاء) وسيستأنف الضخ حسب الحاجة.
متطلبات الهواء والتشحيم
ضغوط هواء مفرطة. يمكن أن تسبب ضررًا بالمضخة أو إصابة شخصية أو تلفًا بالممتلكات.
تعليمات التشغيل
اعمال صيانة
قسم السوائل الإفلاس
ملاحظة: تستخدم فقط نماذج الحجاب الحاجز الحجاب الحاجز الأساسي (6A) وحجاب حاجز احتياطي (6). ارجع إلى عرض aux ilary في الرسم التوضيحي لقسم السائل.
قسم السوائل

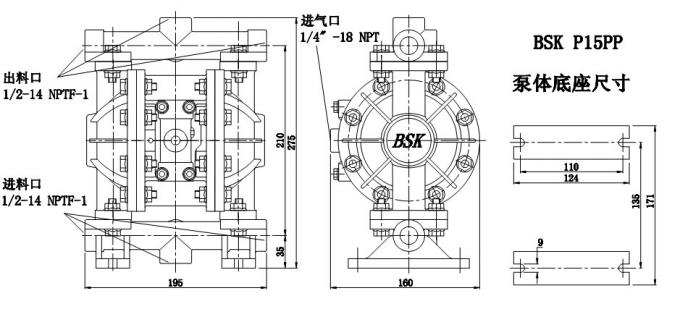

أبعاد التثبيت :
تفكيك الأجزاء في قسم السوائل
أ) أولاً ، قم بإخراج المضخة من نظام خط الأنابيب واستنزف المواد من المضخة بالداخل. ب) ضع المضخة في بيئة عمل نظيفة. ج) تفكيك أنبوب مخرج (1) من المضخة أولا ، ثم إخراج الكرة (2) ، O كوب (3) و (47) ومقعد كروي (4) من الطرف العلوي لسقف السائل (5) في تسلسل. بعد ذلك ، ضع المضخة رأساً على عقب وتفكيك أنبوب الإدخال (11) بحيث يتم إخراج O cup (3) و (47) ، ومقعد الكرة (4) والكرة (2) من غطاء السائل (5). د) الافراج عن البراغي حول قبعات السائل اثنين لتفكيك سقف (5). ه) الافراج عن المسمار الحجاب الحاجز (10) وإزالة الغشاء الحاجز (7) ، (8) والحجاب الحاجز (6) من كلا الطرفين. إزالة قضيب الحجاب الحاجز (23) ويمكن استبدال خاتم ختم شكل الشفاه (25). تفكيك أجزاء صمام الهواء f) قم بفك المسامير (39) أولاً ، ثم فك غلاف صمام الهواء (38) ، حاجز الهواء (42) وحاجز السد (40) ، و (41). ز) إخراج شريحة صمام (36) وصفيحة صمام (37) من غلاف صمام الهواء (38). ح) تفكيك الحلقة (29) وإخراج حد أقصى نهاية (31) من طرفي غلاف صمام الهواء (38) ، ويمكنك استبدال الكوب (30) حسب الحاجة. ط) يمكنك التحقق من التعبئة من نوع الشفة (33) بعد إخراج بكرة (35) من غلاف صمام الهواء (38) مع اليدين. تفكيك أجزاء الصمام التجريبي ي) فك 4 مسامير (16) لتثبيت رأس الأسطوانة أولاً ، ثم تفكيك رأس الأسطوانة (14) و (18) على كلا الطرفين وإزالة الكأس O (17). ك) إزالة طوقا الختم (19) من أخدود غلاف المحرك (15). ل) أخرج قضيب الطيار (22) وقضيب التحريك (45) من غلاف المحرك (15) ، ويمكنك استبدال الشفة من نوع التعبئة (20) على قضيب الزناد أو الكأس O (44) على قضيب الطيار. إعادة تجميع مضخة الحجاب الحاجز إن خطوات إعادة التجميع الخاصة بالمضخة غير متوافقة مع تلك الخاصة بالتفكيك ، لذا يرجى منك الانتباه إلى ما يلي في عملية إعادة التجميع: 1) يجب أن تكون جميع عناصر الإغلاق ، وكذلك أجزاء الاتصال الخاصة بهم مدهونة . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر الختم سواء كانت تالفة ، مثل الأضرار السطحية. إذا تضررت ، يرجى استبدال الجديد. 3) يجب أن يكون اتجاه الشفة للتعبئة من النوع الشفة (20) (، 25) و (33) متسقًا مع الاتجاه الموضح في المخطط. 4) يجب تثبيت البراغي على غطاء السوائل بالتناوب عن طريق الزوايا المقابلة لتحقيق نتيجة ختم أفضل. استكشاف الأخطاء وإصلاحها 1. يتم صرف بعض السوائل من فتحة العادم إلى جانب تدفق الهواء. تحقق من الحجاب الحاجز عن أي ضرر. افحص برغي الحجاب الحاجز من أجل رخاوة 2. هناك فقاعات هواء في سائل مخرج تحقق من توصيل أنبوب الشفط من أجل الختم الجيد. تحقق من الاتصال بين أنبوب الشفط ومجمع السحب من أجل الختم الجيد. اﻓﺤﺺ ﺣﻠﻘﺔ O ﺑﻴﻦ ﻣﺠﻤﻊ اﻟﺘﺴﺮب وﻏﻄﺎء اﻟﺴﻮاﺋﻞ اﻓﺤﺺ ﻣﺴﺎﻣﻴﺮ اﻟﻐﺸﺎء اﻟﺨﺎﺻﺔ ﺑﺎﻟﺮﻓﺔ .3 اﻧﺨﻔﺎض ﻣﺨﺮج اﻟﻤﻀﺨﺔ ﺗﺤﻘﻖ ﻣﻦ إﻣﺪاد اﻟﻬﻮاء ﺛﺎﺑﺘﺎً. تحقق من مدخل / منفذ لأي انسداد. تحقق من الموصلات التي تربط المشعب المدخل لضيق الهواء تأكد من عدم تمسك الكرة بالمقعد أو أن الكرسي لا يجلس بشكل غير صحيح. 4. يتم تفريغ الهواء من فتحة العادم عندما لا يكون هناك حركة ترددية. تحقق من حلقة الختم (33) على صمام انزلاقي (35). تحقق خاتم الختم (20) على قضيب الزناد (45). تحقق خاتم الختم (25) على قضيب ربط الحجاب الحاجز
